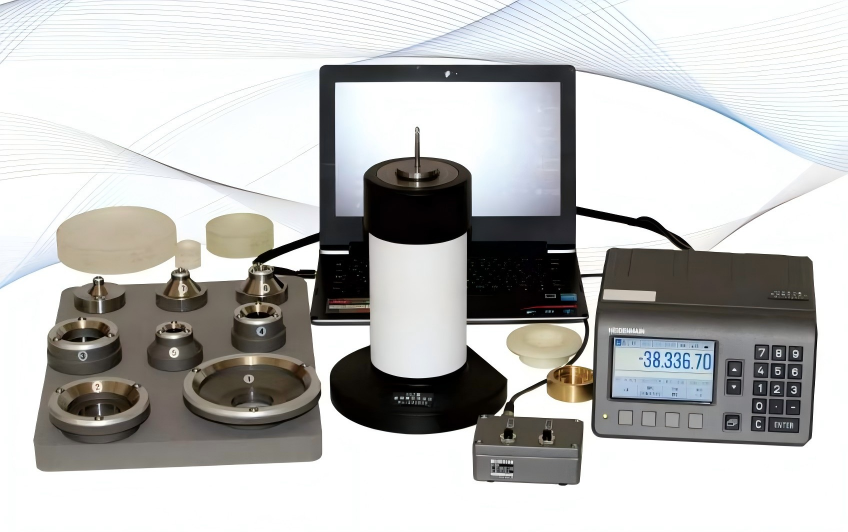

球径仪

产品用途

本仪器用以测量凸面、凹面、球面元件（透镜、对样板、球体等）的曲率半径。

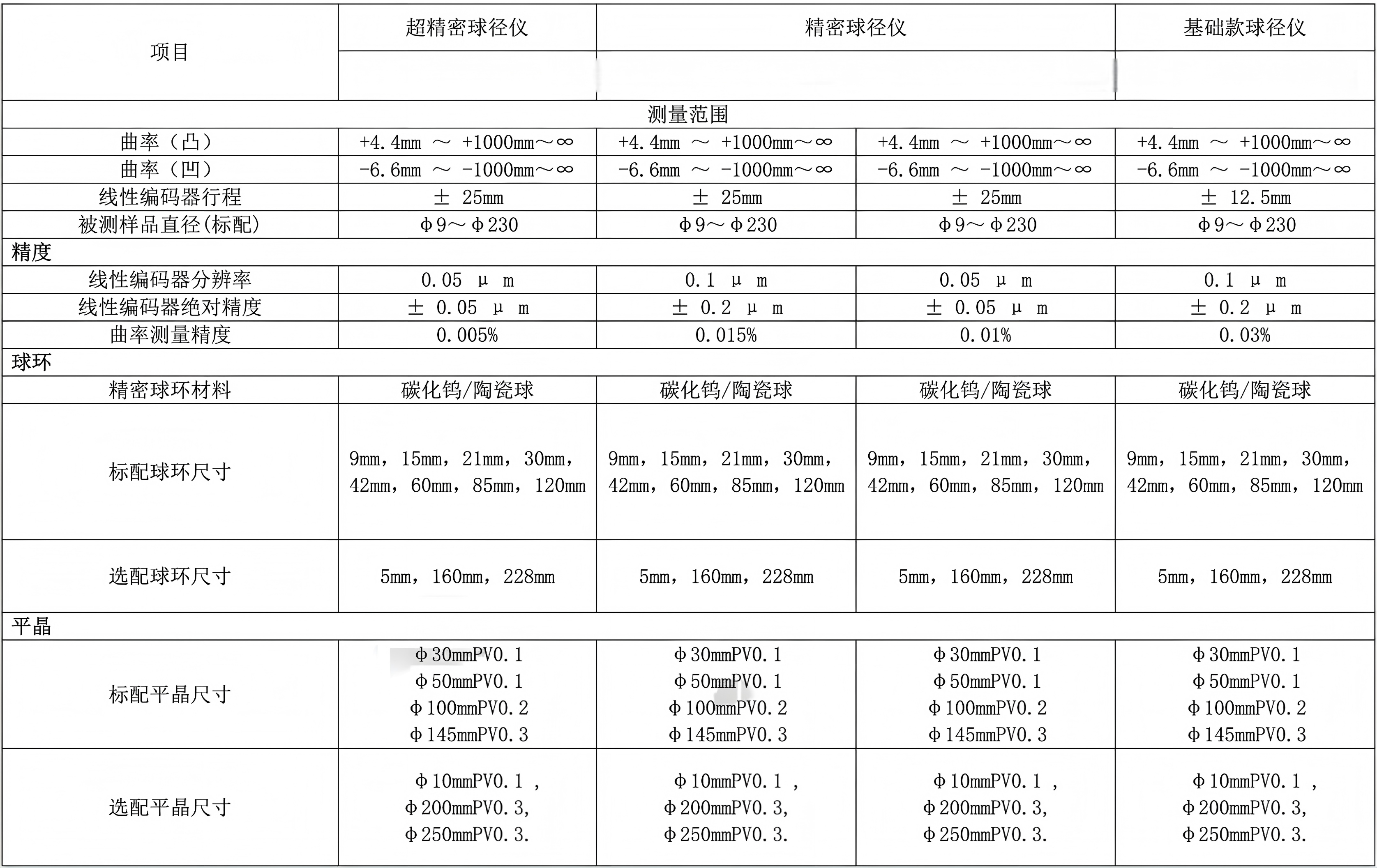

技术参数

1、线性编码器分辨率 ………………………………0.1μm

2、线性编码器绝对精度 …………………………… ±0.2μm

3、系统曲率测量精度△R/R×100%＜ ………………… 0.03%

4、测量头测力 ………………………………………… 0.8±0.2N

5、测量球面曲率半径范围：

☞ 凹面半径范围为R：-8mm～ -1000mm～ -8888mm

☞ 凸面半径范围为R：+4mm～+1000mm～+8888mm

6、光栅测量系统线性测量范围 …………………… ±25mm

7、测量零件直径范围 ………………… φ8～φ200～φ300

8、测量环尺寸：标准套包含8件（No. 1φ120、No. 2φ85、No. 3φ60、No.4φ42

No. 5φ30、No.6φ21、No.7φ15、No.8φ8.8）

9、支撑球材质及直径：钢球或陶瓷球（No. 1φ8、No. 2φ8、No. 3φ6、No.4φ6

No. 5φ6、No.6φ5、No.7φ4、No.8φ2.5）

10、平晶：标准套包含3件（φ145、PV0.3， φ80、PV0.2， φ30、PV0.1）
