胶合用胶水

•

• 光学行业用胶，适合于玻璃表面、金属、玻璃纤维和玻璃填充塑料上进行光学粘结

1.     适合生物医学使用

2. 推荐用于航天及工业光学中粘结透镜、棱镜、镜面以及端接或接续光纤

3. 符合美联邦关于光学粘合材料的 MIL-A-3920 标准

4. 老化后，可承受-150℃ 到 +125℃的温度范围

Norland紫外固化光学胶NOA61是一种透明、无色、在紫外光照射下即可固化的液态光聚物。因为它是单组分且100%实体，只要粘合处能被紫外光照射，在粘合光学部件时，它便显现出许多优点。使用NOA61光敏胶省去了其它光学粘和系统中通常需要的预混合、干燥或热固化等操作。并且固化速度快，具体时间取决于应用厚度和接受施加紫外光的能量。

UV胶NOA61完全符合美联邦关于光学粘合材料的MIL-A-3920标准。这种胶设计用于玻璃表面、金属、玻璃纤维和玻璃填充塑料。推荐用于航天及工业光学中粘结透镜、棱镜、镜面等光学元件以及端接或接续光纤。

紫外胶NOA61具有好的透光性，低收缩和轻微的弹性。能生产出高品质的光学组件，尤其是在环境条件变化时仍能确保长期特性。

UV胶NOA61通过紫外光固化，对波长为350nm-380nm的紫外光线非常敏感。完全固化的推荐能量为3焦耳/平方厘米。由于这种固化无厌氧反应，因此与空气接触的区域只要在紫外光下足够曝光就会呈现非粘性态。

在许多光学应用中，固化通常分为两步。第一步：短时预固化，预固化时间应以既能基本定位邦定物又能允许些微调整且不影响其对准为宜，在此预固化之后再用UV光进行较长时间固化，达到全部交叉链接，并具有抗溶剂性。预固化可通过100瓦水银灯、距离6英寸、照射10秒钟而获得。在需要进行较长时间进行对准的场合，可通过降低光照强度来延长光照时间。完全固化则可使用100瓦的水银灯照射5至10分钟。

预固化过程可以使用户快速对准及定位部件，并将固定夹具的数量减至很少。预固化后，使用沾有乙醇或丙酮的湿布，能容易地清洁多余的胶水。用户可对产品进行检查，挑出不合格品，用亚甲基氯进行元件分离。进行元件分离时，粘结处必须浸泡在溶剂中，通常一夜便可分离。分离粘合物的时间取决于固化程度和面积大小。

充分固化后，UV adhesive NOA61具有好的粘结性及抗溶剂性，但还没达到对玻璃的好的粘结性。经过 1星期老化，在玻璃和粘合剂之间形成化学键，才会形成好的粘结。在 50℃ 温度条件下老化12小时也可获得好的粘结。无影胶NOA61用于玻璃粘合时，未老化前可经受-15°C 到 + 60° C 的温度变化；完全老化后，则可经受 -150° C 到 + 125° C 的温度变化。

技术参数:

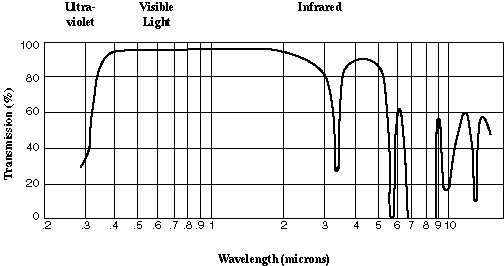

光传输性：

储藏条件：

在原装容器内避光低温（ 5-22°C）保存， 可以保存 6个月。如果是冷藏保存，使用前，请先把胶水温度恢复到室温。使用 本物质 时，应小心谨慎，请先阅读材料安全数据表，还包括其它关联产品资料，如：酒精、丙酮或亚甲基氯。应避免长时间皮肤接触，受影响部位应用肥皂和水彻底冲洗干净。如果胶水不慎溅入眼睛，请及时用水冲洗15分钟， 并寻求医疗帮助。请在通风良好的场合使用本品，否则， 推荐使用满足 NIOSH要求的有机物蒸汽面罩。
