在精密光学生产中，镜片中心偏差（偏心）是影响成像质量的关键因素。常规冷加工流程中，抛光后的镜片需进行定心磨边和胶合，以确保光学轴与系统基准轴重合。然而，传统透射式定心仪易出现“伪定心”误判，人工机械定心则劳动强度大、效率低下。针对这些痛点，反射式偏心定心胶合技术引入反射式光学定心原理，将透镜的球心反射像用自准直仪测量，实现对每个镜面独立检测和校正。

技术背景与行业痛点

现代光学系统对透镜的中心偏差极为敏感。透镜组装时若存在光轴偏移或镜片间隔超差，会引发光学像差增大、成像偏移和清晰度下降等问题。为此，光学冷加工流程（铣磨→精磨→抛光→磨边→清洗→镀膜→胶合→涂墨）中必须对抛光后镜片进行定心和胶合。传统定心方法主要有机械定心和光学定心两种：机械定心利用机械装配配合，而光学定心常用透射式定心仪。透射式定心仪通过透射光路测量镜片整体中心偏差，操作直观方便，但其固有的“伪定心”现象会导致测量结果失真。所谓伪定心是指当被测透镜的像方主点恰位于测量基准轴上时，即使光轴已偏离，透射成像焦点也仍在基准轴上，检测时误以为镜片已定心。此外，透射式方法只能整体测量镜片中心偏差，无法逐表面独立检测，不适用于需要高精度控制各单面偏差的场景。另一方面，完全依赖人工操作的机械定心耗时且精度难以保证，大批量生产时成本居高不下。正如相关专利所述，“传统叠合方式由人工操作，自动化程度低，不仅人力成本高，生产效率低，且品质无法保证”。因此，如何提高胶合镜片的定心精度与生产效率已成为行业的痛点和共识。

反射式偏心定心胶合的工作原理

反射式偏心定心技术的核心是利用反射式定心仪进行镜片偏心检测和校正。

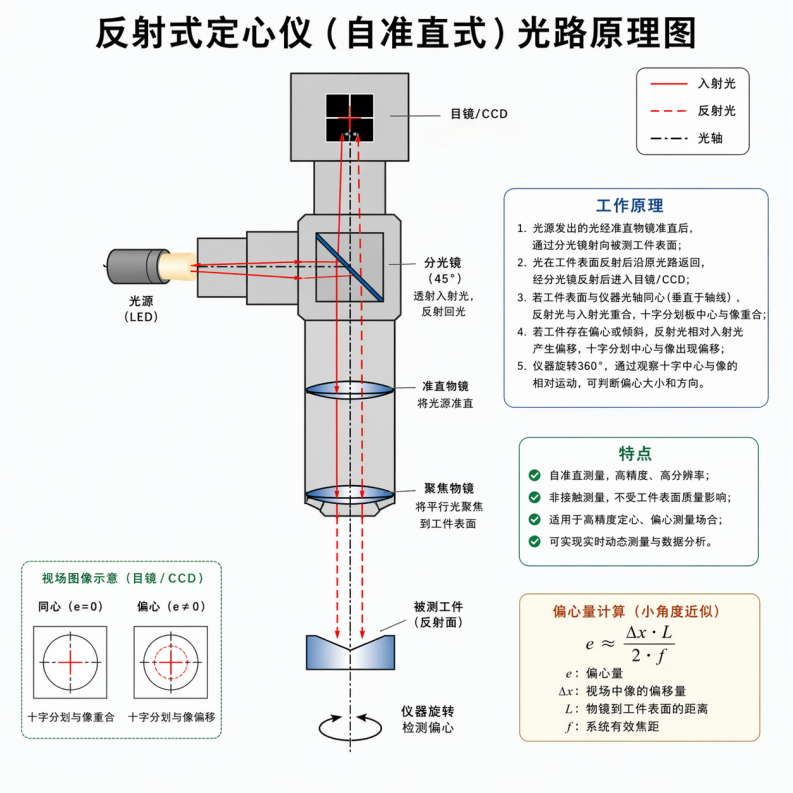

图1：反射式定心仪原理图

如图1所示，光源经过自准直仪聚焦成平行光，照射到被测镜片表面，镜片表面法线方向上的球心处会产生回射光像。在理想情况下，镜片光学轴与测量轴重合时，镜片表面的反射光像在屏幕上呈一固定点；如果偏心存在，则旋转镜片时反射光像在屏幕上划出圆环，圆心位置即为设计基准位置，圆环半径与偏心量成正比。反射式定心仪的灵敏度较高，因为镜片表面法线的微小偏转会产生可测的回射像移动。对多片胶合件而言，每个镜面在固定旋转轴上同轴旋转，其所有表面的反射球心像都应围绕同一中心转动。如果某片镜片安装或胶合存在偏心，则该镜片的球面像圆心偏离了共有中心，可通过调整实现校正。

反射式偏心定心胶合设备通常由自准直仪、旋转工作台、水平/垂直运动台及控制软件等组成。工作时，首先将一片已抛光的透镜放置在工作台上，并使用自准直仪对准镜片的球面反射像与屏幕十字中心重合，即完成该镜片自身的定心。接着，在第一片镜片的对应光学面点胶，然后将待胶合的第二片镜片上放。使用反射定心仪反复旋转和观测，调整第二片镜片的位置，直至其各球面反射像的圆心与第一片镜片一致，确保两片镜片的光学轴共线。根据工艺要求，胶层厚度需控制在微米级范围，胶水粘度、点胶量等为关键参数。当两片镜片光轴对准后，进行初步固化：在强紫外光照射下快速固化胶层，使镜片位置固定。然后将组件放入UV烘箱，使用弱紫外光长时间照射完成完全固化。过程结束后，再次用定心仪进行偏心检测，确保胶合后未出现移位。整个过程需严格控制环境洁净度、温度湿度及胶水配比等，以保证胶层厚度和光学性能满足要求。

此外，对于多透镜组件，也可使用数控定心车床进行后续加工。在光轴对准后，车床对镜座的表面（侧壁、顶端、底座）进行精车，确保机械镜座与光轴同轴并达到设计公差。这样既校准了胶合镜片群的光轴，也将镜座的尺寸、间隔公差固化在微米级，为最终装配打下基础。

关键参数与容差分析

定心精度：反射式定心可实现微米级偏心测量。高端设备可将定心精度控制在3μm以内，而实践中通过精细调整可进一步提升至微米级以下。

胶层厚度：视具体胶水而定，一般要求均匀且可控，常用设计值在1~10μm范围。厚度过大可能引起像差或附加的光学厚度偏差，需要在点胶量和固化压力上精密控制。

镜片表面质量与清洁度：要求优良的表面粗糙度（通常Rq<λ/10）和无颗粒污染，确保胶层无气泡、镜片紧密贴合[5]。

设备标定：自准直仪和旋转轴须定期校准。仪器自身误差（如光源光学畸变）需考虑到总容差预算中。

以上各参数需在光学公差分析中综合考虑。例如，若胶合后允许的轴偏差为±5μm，则单片镜片的定心误差和胶合误差加总不应超出该值，预留一定裕度以应对加工误差和装配偏差。

核心优势与对比

反射式偏心定心胶合技术相较传统方法具有显著优势：

精度更高：反射式测量灵敏度高，且可针对每个光学面独立调校，避免了透射式“伪定心”的盲点。由此可实现更严格的光轴校准，提升光学系统成像质量。

效率更高：结合自动化装置可显著降低人工投入。借助全自动定心胶合设备通过检测装置实时反馈偏心值并自动调整镜片位置，可提升生产效率。相比之下，传统人工粘合定心效率较低。

良率更高：提高了定心的合格率和一致性，减少了因偏心过大导致的返修理和报废。

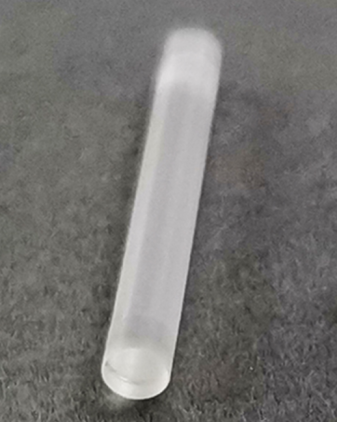

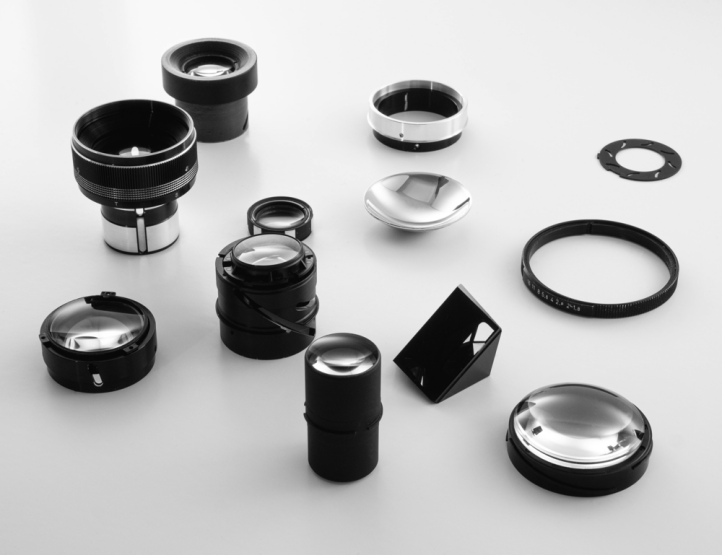

图2. 定心胶合后的部分成品图

成本可控：反射式定心仪和自动化设备初期投入相对较高，但随着批量生产，单件成本下降明显。与依赖大量人工的传统工艺相比，总体人力和废品成本可大幅降低；同时无需复杂的机械夹具，整体方案具有较好可扩展性。

表1. 定心胶合工艺对比（以上数据为示例性估算）

反射式定心在精度和良率方面优势明显，适合高品质需求；而对于批量生产，自动化可带来成本效益。

综上，反射式偏心定心胶合以其高精度、自动化和批量化特点，在高端光学制造中展现出核心竞争力。与传统方法相比，它更适合需要精细控制、多镜片胶合以及大批量生产的光学系统。

典型行业应用案例

本节列举两个不同行业的应用场景，说明反射式偏心定心胶合技术的解决方案和效果。

显微镜物镜：显微物镜由多片高精度透镜胶合而成，对中心偏差要求极高（通常<1μm）。传统方法多依赖机械研磨+反复调整，费时费工。采用反射式偏心定心胶合后，能够在胶合前精确对准各单元透镜，确保胶合件整体光轴共线。案例：某研究级显微镜物镜生产中，应用此工艺后物镜组的像质指标（如MTF）在各类波长上提高了10%以上；胶合过程的返工率几乎归零。

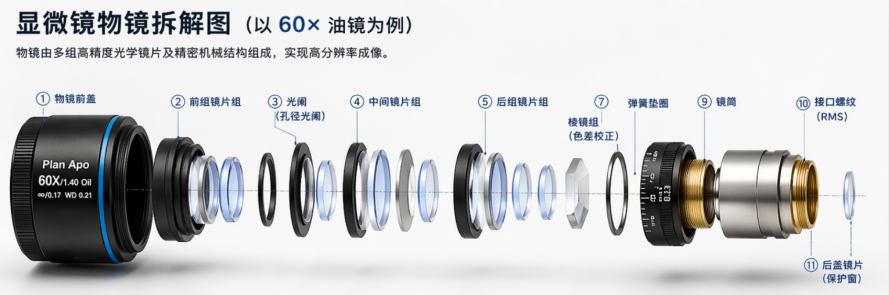

图3为显微镜物镜的拆解图（示意）

内窥镜镜头：内窥镜对环境稳定性及成像质量要求严格。镜头组件在设计层面允许的轴偏移本身就很小。反射式定心胶合在此类镜头中用于精确组装棒镜与凹镜。例如在医疗内窥镜项目中，通过采用耐高温UV胶和反射式定心设备，组装后镜头组光轴一致性<3μm，通过了-40~+85℃温循环测试而无失效。相比传统机械定心，使用反射式定心后的MTF表现会有显著提升。

图4为一款内窥镜棒镜的实拍照片

以上案例表明，在显微镜、医疗内窥镜等不同领域，反射式偏心定心胶合均能解决传统胶合难题，显著提高镜头组件质量和生产效率，取得了良好的用户反馈和经济效益。

实施注意事项与质量控制要点

清洁度与防污染：定心和胶合前必须进行严格清洁，确保镜片表面无粉尘、油污。可采用超声清洗、异丙醇擦拭等方式，并在无尘室环境中操作以避免颗粒夹带。

胶水选择与配比：根据产品工作环境（温度、湿度）选择合适的光学胶。胶粘剂应具备低收缩、耐黄变和匹配折射率等特性。对双组份胶需精确计量混合，对UV胶需控制粘度和流平性。

点胶控制：使用精密点胶设备或模具，控制胶滴大小和位置。胶量过多会导致镜片间隙增大和固化不均，过少则无法填充镜片表面微观不平整。建议通过实验确定最优胶层厚度，并做好记录。

定心调整：在UV固化前的光照阶段，使镜片有一定流动性时完成对准，然后快速固化锁死位置。使用反射式定心仪进行实时观察，避免一次性校正后再检查失效。关键参数包括镜片旋转中心与机械轴同心度、光轴平直度等。

固化流程：采用两阶段固化方法：先强UV短时初固化保持位置，再弱UV长时完全固化。固化过程中保持合适压力，避免镜片因重力或张力偏移。温度和紫外光强度要均匀，可在烘箱中进行均匀照射。

二次检测：固化后对胶合件进行复测，使用偏心仪检查每个镜面的偏心量，确认未因固化或温度变化而产生移位。对于关键部件可使用干涉仪、MTF测试等检测光学性能，确保满足设计指标。

常见故障与排查

反射像模糊或丢失：可能由于镜片表面贴附胶水或污染，导致反射光衰弱。应检查镜片表面洁净度并重新擦拭。

定位不稳定：若在旋转时反射像中心不固定，可能是治具松动或旋转轴不垂直导致。排查步骤：检查工作台紧固件；测量并调整主轴与底座的垂直度；确保样品夹具充分稳固。

胶合后偏心增大：可能由于点胶量过大或固化过程中无夹具固定造成镜片滑移。解决方法：优化胶量（必要时使用间隔片控制间距）；增加固化前的短时间压力夹持；对比固化前后定位数据，确认偏移来源。

气泡与划痕：若胶层中出现气泡或胶外层划痕，需排查点胶环境。使用真空脱泡对胶水进行预处理；避免在点胶和装配时触碰镜面；检查操作人员是否佩戴手套，减少指纹。

光学性能异常：定心精度满足要求但成像仍不良时，须检查镜片本身的质量（曲率误差、面型误差、厚度误差等）。必要时进行光轴透过差测量，验证是否存在镜片曲率中心偏移造成的像差。

公司成功案例

拓晟光学开发的反射式偏心仪，目前已经在多个客户应用中跑通生产工艺流程，并且在产线实现批量加工。针对口径较小（＜2mm)的镜片测试困难的问题，我们可以提供定制化的解决方案，助理客户提升产品质量，降低成本。公司的反射式偏心仪尤其适合产线应用场景，产品详情可参考https://topense.cn/pd.jsp?id=10

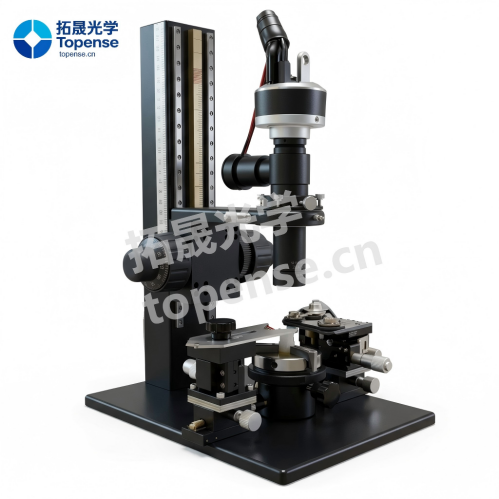

下图为5为反射式偏心仪产品图。

图5：反射式偏心仪产品图

结语

反射式偏心定心胶合技术以其高精度、高自动化和高可靠性的特点，为光学玻璃冷加工提供了一种高效可行的解决方案。它不仅提升了镜片组装精度和最终产品性能，还通过降低人工成本和废品率，为企业创造了可观的经济效益。我们相信，随着市场对高端光学系统需求的不断增长，该技术的应用将更加广泛。我们愿与客户携手合作，共同推动光学制造业向更高质量和更高效率的方向发展。
