光学系统组装公差详解：这些误差，正在影响你的系统性能

在光学系统的研发与制造中，“设计完美”与“落地达标”之间，始终隔着一道关键门槛——组装公差。无论是工业镜头、AR/VR设备，还是精密检测仪器、遥感卫星光学组件，哪怕是微米级的组装偏差，都可能导致系统成像模糊、光轴偏移、性能衰减，甚至直接影响产品的稳定性与市场竞争力。就像参考资料中提到的，AR/VR镜片的微米级缺陷会引发光路偏移、成像失真，某VR透镜生产商曾因传统LED无法检测纳米级注塑瑕疵影响产品品质；而AR/VR设备中光波导镜片或Micro-OLED屏幕的封装，胶水涂覆位置偏差超过0.1毫米就可能导致光线折射异常或屏幕漏光，头部VR厂商引入五轴视觉点胶机将点胶精度控制在±0.02mm以内后，产线良率从85%跃升至98%，足见微米级精度对光学产品的关键作用。今天，我们就来全面拆解光学系统组装中最常见的公差类型，以及它们对系统性能的具体影响，帮你避开生产中的“隐形陷阱”。

光学系统的组装公差，本质是零件实际装配位置与设计理想位置的允许偏差范围，是平衡“性能要求、制造能力与成本控制”的核心环节。它贯穿镜片、镜座、光路等所有组件的装配全过程，不同类型的公差，对系统的影响也各有侧重，下面我们逐一解析核心类型。

核心组装公差类型及对系统的影响

中心偏差公差：光学系统的“核心偏离”隐患

中心偏差，又称偏心公差，是指光学镜片的几何中心与设计光轴不重合，或是镜片中心与镜座定位中心出现偏移，是光学组装中最常见也最影响性能的公差类型之一，也是国际标准曾重点规范的内容。这种偏差可能源于镜片加工精度不足，也可能是装配时镜座定位不准导致。

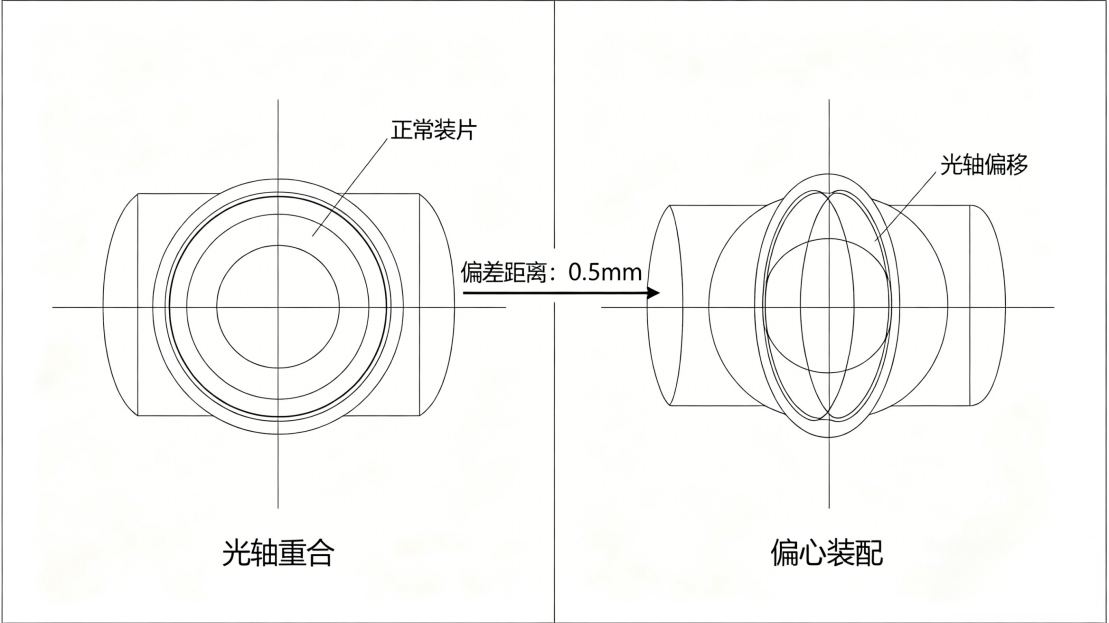

（光学镜片中心偏差示意图，左侧为正常装配，右侧为偏心装配）

对系统的影响：中心偏差会直接改变光线的传播路径，引发多种像差，尤其是慧差、像散等离轴像差，导致成像质量严重下降。具体表现为：成像画面边缘模糊、出现重影，中心与边缘清晰度差异明显，这是因为中心偏差会破坏光学系统的共轴性，引发像散、彗差等像差，导致成像的像散性和畸变的不对称性；对于激光光学系统，会导致光束偏移、聚焦精度下降，影响能量传递效率，同时还会影响系统的分辨率、作用距离等关键参数；在高精度检测设备中，偏心偏差还会引入测量误差，降低检测结果的准确性。

例如，在AR/VR头戴设备的光学系统中，镜片中心偏差哪怕仅有几微米，也会致使画面出现虚影、视场亮度不均，严重削弱用户的沉浸式体验。

倾斜公差：光路“歪了”，性能也会“打折”

倾斜公差指光学镜片、棱镜等元件的装配平面与设计基准面不平行，出现一定角度的倾斜（即绕X、Y轴的转动误差），属于光学元件空间姿态偏差的核心类型，任何刚体在空间中的转动自由度偏差，都可能引发倾斜问题。这类倾斜偏差多由装配定位基准偏移、镜座加工精度不达标，或是装配过程中的人工操作误差所导致。

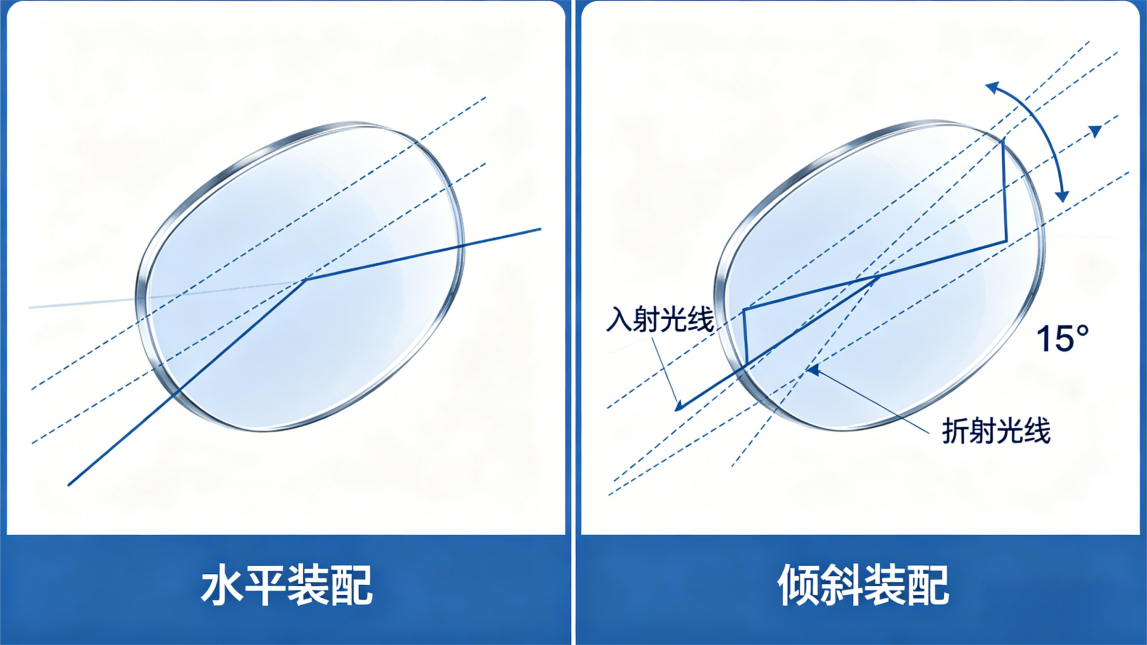

（镜片倾斜对比图，左侧为水平装配，右侧为倾斜装配）

对系统的影响：倾斜公差会破坏光路的平行性，导致光线折射、反射方向偏离设计预期，进而引入像散、场曲等像差，致使系统的分辨率与成像对比度下降。对于望远系统、显微系统，倾斜偏差会导致视场偏移、成像畸变，观察到的物体出现“倾斜”假象；在光纤耦合、光子集成电路（PIC）组装中，倾斜偏差会显著增加光损耗，参考资料显示光纤轴之间的倾斜是造成耦合损耗的重要因素，同时光纤对接时端面与轴心不垂直这类倾斜偏差也会产生损耗，进而影响信号传输效率，甚至导致耦合失败。

研究表明，倾斜误差带来的像差，在视场较大的光学系统中会被放大，边缘像质的退化速度远快于中心区域。像差是实际光学系统成像不完善程度的描述，是实际成像与高斯光学理想状况的偏差，而大视场下的畸变这类像差就源于光线倾斜度大，这也是高端光学设备对倾斜公差控制极为严苛的原因。。

间距公差：“距离不对”，成像精度失控

间距公差指相邻光学元件（如镜片与镜片、镜片与镜座、镜片与光阑）之间的实际轴向距离，与设计距离的偏差（即Z轴方向的平移误差），是轴向装配中最关键的公差类型之一，尤其在变焦光学系统中影响更为显著。这种偏差主要源于隔圈加工误差、镜筒轴向尺寸偏差，或是装配过程中间隙控制不当。

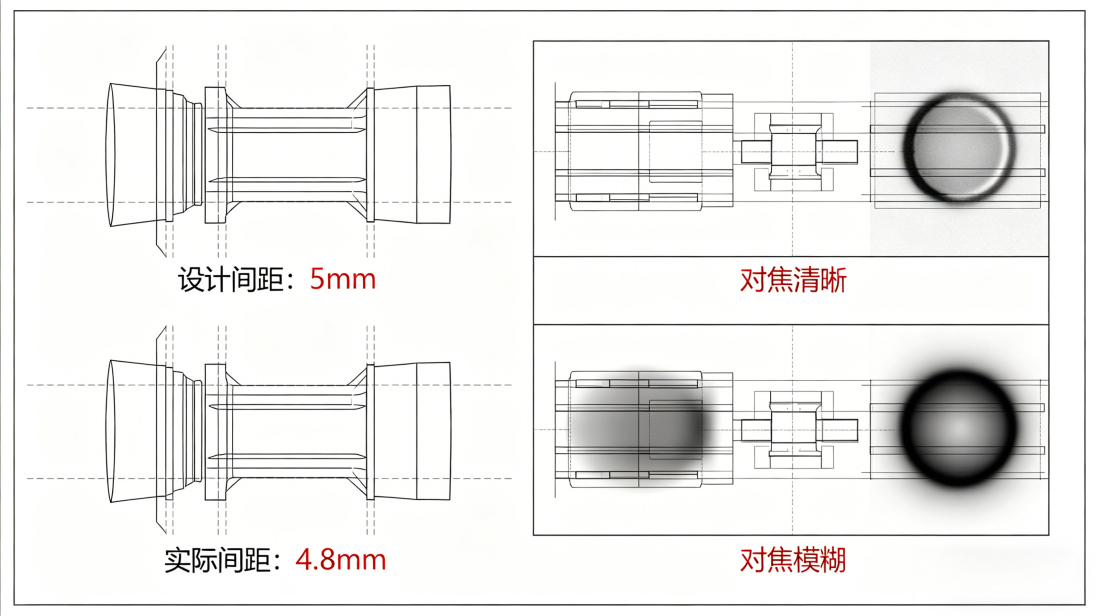

（光学元件间距偏差示意图，标注设计间距与实际间距，展示对焦清晰度的差异）

对系统的影响：间距公差直接影响光学系统的焦距、对焦精度和像差校正效果，是决定成像清晰度的核心因素之一。间距过大或过小，都会导致系统无法达到设计焦距，出现成像模糊、对焦不实的问题；对于多镜片组合系统，间距偏差会破坏各镜片之间的像差补偿平衡，导致球差、色差加剧，正如光学像差相关研究指出的，未被校正的像差会使光线扩散无法聚焦，最终造成画面色彩偏移、边缘虚化；在变焦光学结构中，间距偏差还会影响镜组运动的稳定性，根据《变焦距物镜光学像面稳定性问题》中的研究，安装位置误差会对变焦距物镜的像面位置稳定性造成影响，进而导致变焦过程中画质波动、光轴偏移，而高精度光学变焦系统对变焦过程的图像质量稳定性有严格要求，这类偏差会直接影响系统的高精度成像能力。

例如，在某光学结构中，物镜胶合镜、隔圈与镜筒构成的轴向封闭环，间距公差失控会直接影响装配间隙，既可能引发装配干涉，也可能导致光轴偏移，进而影响产品整体稳定性。

同轴度公差：光路“同心”，才能保证性能稳定

同轴度公差指光学系统中所有元件的光轴，与系统设计基准光轴的重合度偏差，是衡量光学系统装配精度的核心指标，也是光轴一致性的关键保障。它涵盖了中心偏差、倾斜偏差的综合影响，常见于多镜片、多组件的复杂光学系统（如变焦镜头、望远镜）。正如光学镜头制造公差控制规范中所述，装配公差里的同轴度控制是确保光学系统性能稳定的关键环节，一旦同轴度公差不达标，会引发成像模糊、畸变等问题；像显微镜这类精密光学仪器，物镜和目镜之间的同轴度公差超出标准，观察到的物体图像就会变形或者清晰度大打折扣；光学系统的装调误差分析也显示，元件相对光轴的倾斜和偏心误差这类同轴度相关偏差，会对系统成像质量产生直接影响。

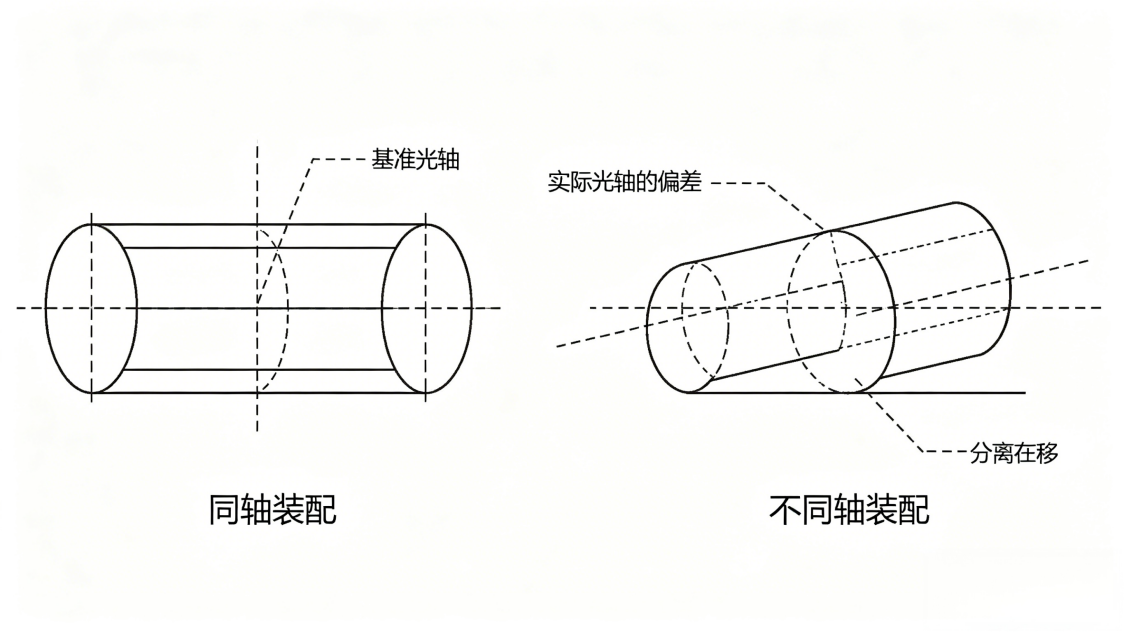

（同轴度偏差示意图，左侧为同轴装配，右侧为不同轴装配）

对系统的影响：同轴度偏差会致使整个光路的光线传播陷入紊乱，堪称多种像差的“罪魁祸首”，对系统性能的破坏具备全方位的综合性。具体表现为：成像整体模糊、重影严重，视场边缘出现明显畸变，这类畸变属于光学系统的单色像差，通常包含径向畸变和切向畸变，会导致图像边缘的直线弯曲或倾斜；光轴偏移导致系统瞄准精度下降，无法精准对准目标；对于激光系统，同轴度偏差会打破发射光轴和接收光轴共轴的状态，导致光束发散、能量分布不均，降低激光的作用效率，而正常的同轴光路本可确保激光束始终垂直于加工表面、增强传输稳定性；在重点装备光学系统中，同轴度失控还会影响整机性能，增加产品不合格率和制造成本。

通过公差仿真分析发现，镜组与镜筒的配合间隙变化，会直接影响光轴同轴度，而精准的同轴度控制，能有效提升系统的稳定性和一致性。

形位公差：细节偏差，暗藏“致命隐患”

形位公差是光学元件装配中“细节性公差”的统称，主要包括镜座的圆跳动、平面度、垂直度，以及镜片表面的面型偏差等，属于几何尺寸与形位公差（GD&T）体系的核心内容，其核心是将光学系统的“功能要求”转化为可测量的几何约束。这类公差看似微不足道，却会借助误差传递效应，层层传导并波及整个系统的装配精度。

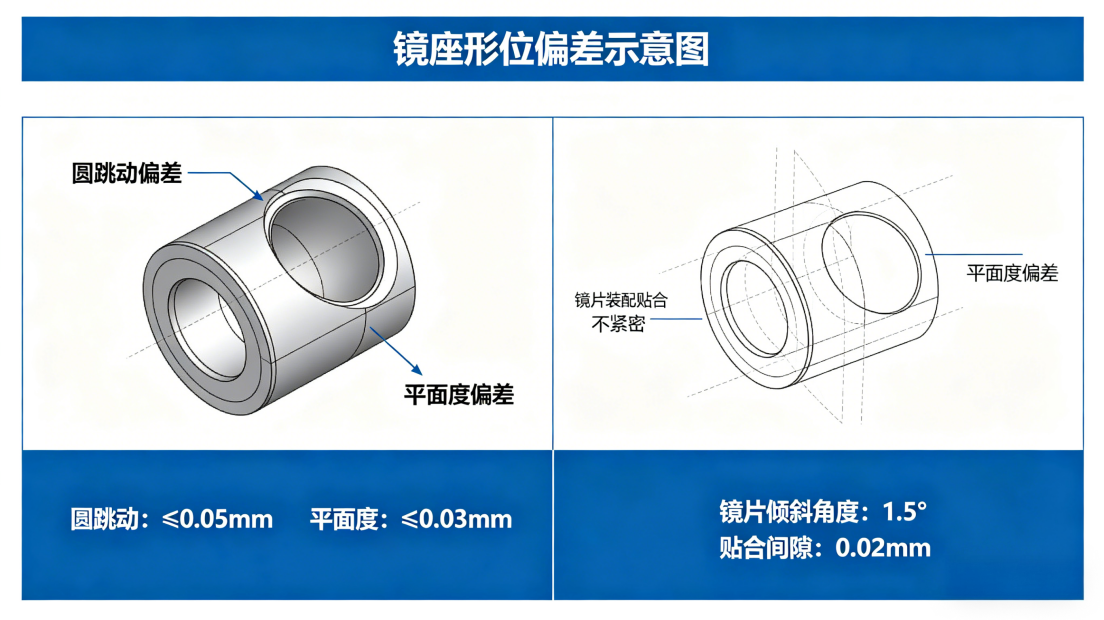

（镜座形位偏差示意图，标注圆跳动、平面度偏差，展示对镜片装配的影响）

对系统的影响：形位公差的影响具有“连锁性”，会间接放大其他公差的破坏作用。例如，镜座的圆跳动偏差会导致镜片装配时出现偏心、倾斜，有研究针对综合验光仪的相关误差验证表明，镜片偏心会在验光中引入棱镜度误差，该误差与镜片的屈光度数和偏心量有关；镜片倾斜则不但会引起轴向主光线在像方焦面上像点位置的偏移，即棱镜度误差，还会引入球镜度和柱镜度误差，其中柱镜度误差是球镜度误差的2倍，且镜片两表面发生反向倾斜带来的影响要比装配时镜片整体倾斜的影响显著；镜座端面的平面度偏差会导致镜片受力不均，产生应力变形，进而引入像差；镜片表面的面型偏差会直接影响光线的折射、反射精度，导致成像模糊、杂光增多。

在精密光学系统中，形位公差的控制难度不亚于中心偏差和同轴度，尤其是在曲面接触的非线性光学结构中，形位公差的耦合问题，会进一步加剧系统性能的退化。

组装公差的核心影响总结：不只是“模糊”，更是性能失控

综合来看，光学系统的组装公差，无论类型如何，最终都会通过“光线传播路径改变→波前相位异常→像差引入→性能退化”的逻辑，影响系统的核心指标，具体可归纳为三大类：

成像质量下降：表现为模糊、重影、畸变、色差、亮度不均，这是最直观的影响，直接决定产品的用户体验和应用价值；

性能参数失控，比如未正确设定光学参数规格或者参数超出公差范围：会导致焦距偏移、对焦精度下降、光轴偏移，例如透镜直径与其标称值存有偏差时，就可能使已安装组件中的机械轴偏离光学轴，进而引发光轴偏移，同时还会造成MTF（调制传递函数）降低、光损耗增加，无法达到设计的技术指标，甚至导致产品不合格；

稳定性衰减与寿命缩短：装配公差过大，会引发元件间受力不均、磨损加剧，长期使用后偏差将持续累积放大，大幅削弱系统稳定性、缩短使用寿命，同时推高售后成本与客户投诉风险。

值得强调的是，组装公差的影响并非孤立存在，多种公差会相互叠加、相互放大——例如，中心偏差与倾斜偏差叠加，将导致同轴度严重失控；间距偏差与形位公差叠加，会进一步加剧像差，使系统性能急剧退化，这正是光学组装中“公差控制必须全面、精准”的核心缘由。

公差控制：光学系统“落地达标”的关键

随着光学系统向小型化、高精度、复杂化发展，对组装公差的要求也越来越严苛——从传统的人工经验判断，逐渐转向模型驱动、数据验证的精准控制模式。正如控制系统领域已经历从模型驱动到数据驱动的范式变革，在光学系统装配中，也可借助公差仿真软件、精密装配设备，实现公差的量化分析与优化，同时结合数据驱动的误差预测思维，在保证装配合格率的同时，有效降低制造成本。

无论是工业镜头、AR/VR设备，还是医疗诊断仪器、遥感卫星光学组件，只有精准控制每一项组装公差，才能将设计蓝图转化为真正符合要求的优质产品，在激烈的市场竞争中占据优势。比如在医疗诊断仪器领域，蔡司的医疗行业高精度测量方案凭借CONTURA整体高精度设计，可实现微米级测量精度及重复性，为产品组装公差控制提供可靠支撑；在工业装配场景中，棣拓公司的DTAS 3D软件借助AI自动化建模技术，能在十几到二十分钟内完成数百个零件的公差仿真模型构建，大幅提升公差分析效率，助力精准把控装配公差；同时，工业机器视觉技术还能对工业镜头等产品的装配位置进行多维度精准检测，实时把控生产环节的公差情况，从源头上降低不良品流出率。

如果您在光学系统组装过程中，遇到公差控制难题，或是需要优化公差设计、提升装配精度，不妨联系我们——依托多年光学制造经验，结合先进的公差仿真与精密装配技术，我们为您提供全方位的公差控制解决方案，助力您的产品达成“设计性能”与“落地品质”的完美统一。
