光学系统的偏心对成像质量的影响

光学系统的偏心：

精密光学设计中不可忽视的关键因素

"在精密光学系统中，偏心误差往往是影响成像质量的隐形杀手。"

在光学设计与制造领域，"偏心"是一个既熟悉又容易被忽视的概念。无论是显微镜、望远镜、相机镜头，还是激光系统，偏心问题都可能成为影响系统性能的关键因素。本文将深入浅出地介绍光学系统中的偏心现象，帮助您更好地理解和控制这一重要参数。

一、什么是光学系统的偏心？

光学系统的偏心，简单来说，是指光学元件（如透镜、反射镜等）的光轴与系统理想光轴之间的偏离。这种偏离可以是平移（decenter）或倾斜（tilt），或者两者的组合。

1.1 偏心的类型

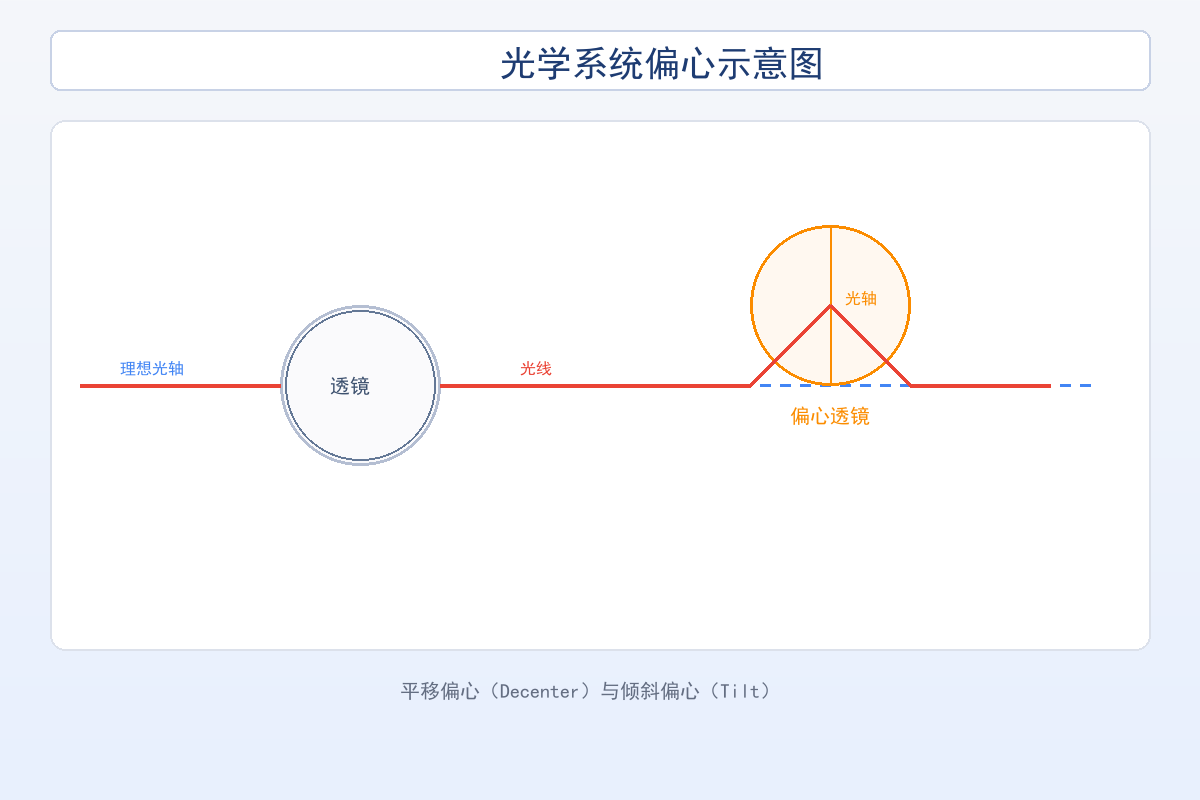

偏心主要分为两种形式：

平移偏心（Decenter）：光学元件的光轴相对于系统光轴发生横向平移。

倾斜偏心（Tilt）：光学元件的光轴相对于系统光轴发生角度倾斜。

在实际系统中，这两种偏心往往同时存在，形成复杂的偏心误差。

二、偏心对光学系统的影响

偏心误差会对光学系统产生多方面的负面影响，主要包括：

2.1 像质劣化

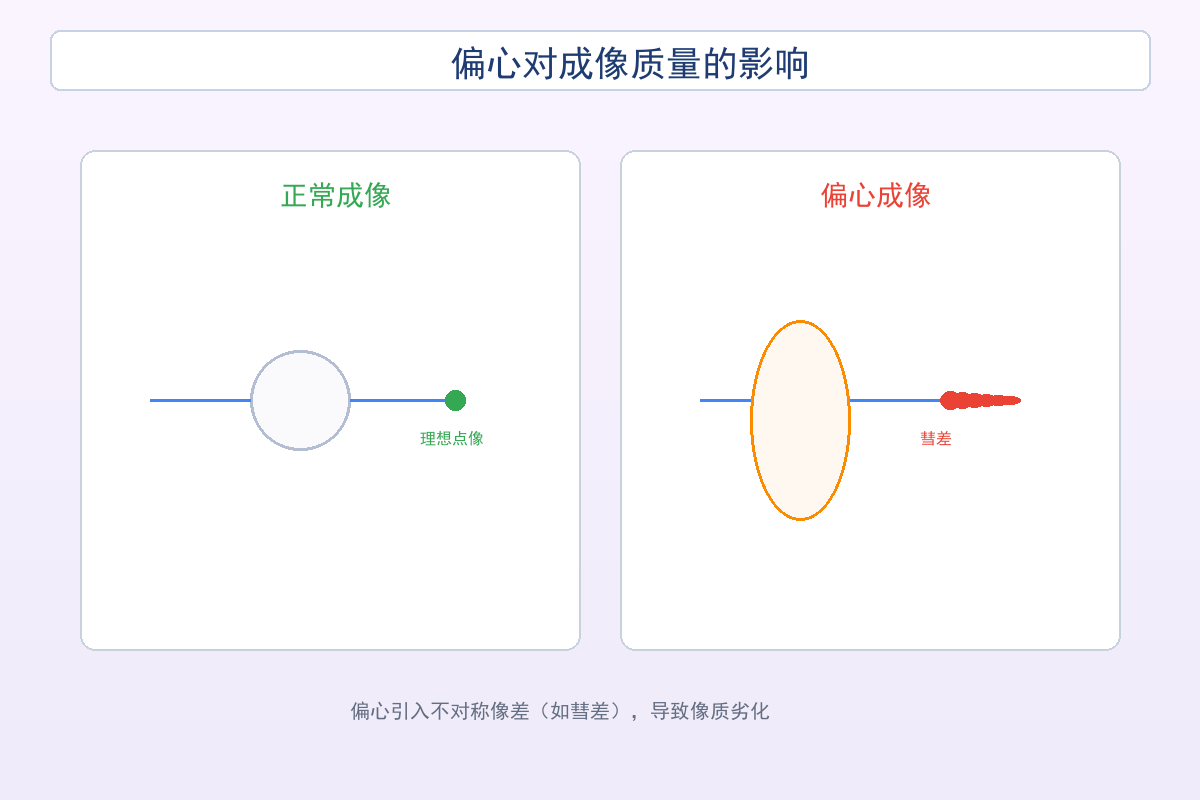

偏心会引入不对称的像差，特别是彗差（Coma）和像散（Astigmatism）。这些像差会导致图像模糊、变形，严重影响成像质量。在显微镜等高精度系统中，即使是微米级的偏心也可能导致成像质量，尤其是MTF的显著下降。有关MTF的引申介绍见：一文读懂MTF

2.2 光轴偏移

偏心会导致实际光轴偏离设计光轴，影响系统的对准和调试。在多透镜系统中，累积的偏心误差可能导致严重的光轴偏移，使系统无法正常工作。

2.3 性能不稳定

偏心会使系统对环境变化（如温度、振动）更加敏感，导致性能不稳定。这在精密测量和激光系统中尤为关键。

三、偏心的来源

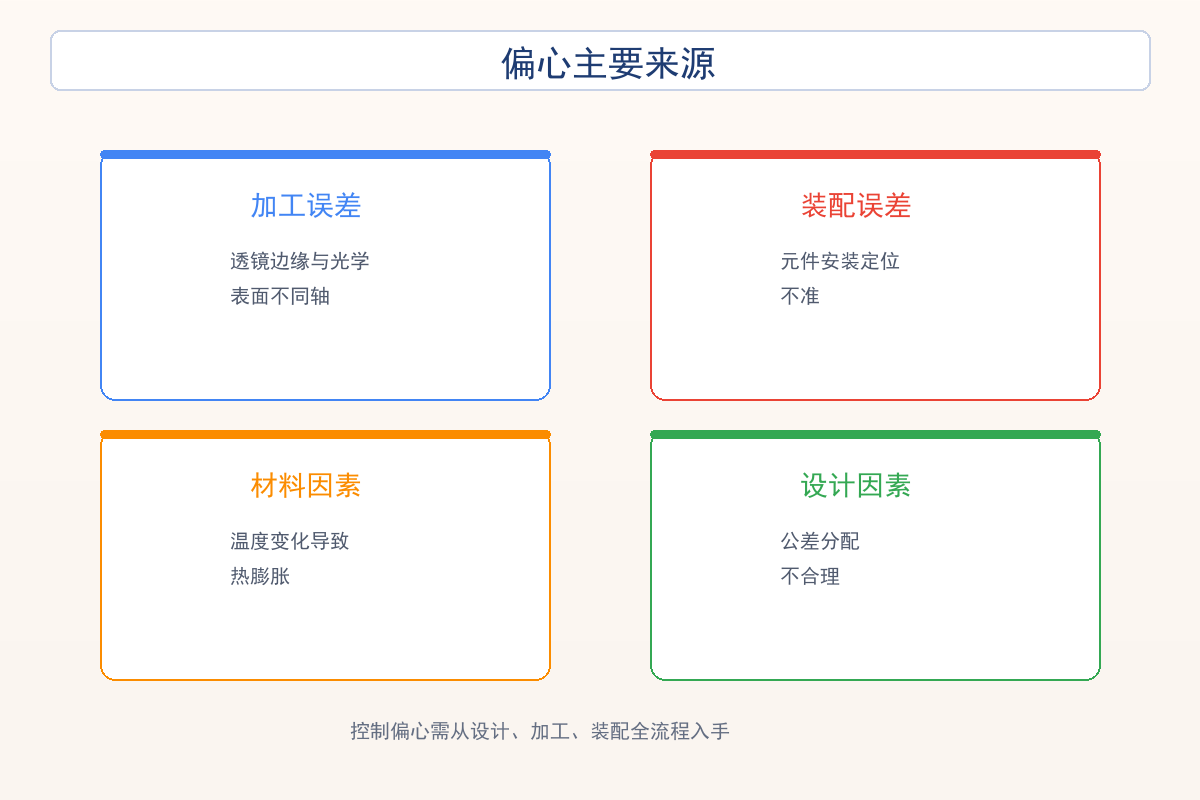

了解偏心的来源是控制偏心的第一步。主要的偏心来源包括：

加工误差：透镜边缘与光学表面的不同轴、机械零件的加工偏差等。

装配误差：元件安装时的定位不准、紧固力不均匀等。

材料因素：温度变化导致的热膨胀、材料不均匀性等。

设计因素：公差分配不合理、对偏心敏感度高的设计等。

四、如何控制和减小偏心？

控制偏心需要从设计、加工、装配等多个环节入手：

4.1 设计阶段

进行公差分析，合理分配偏心公差

采用对偏心不敏感的光学结构

设计可靠的定位基准和装配结构

4.2 加工阶段

提高光学元件和机械零件的加工精度

采用精密的定心加工技术

严格控制边缘与光轴的同心度

4.3 装配阶段

使用精密的对准仪器进行装配

采用可调节结构，便于后期微调

进行严格的装配质量检验

五、偏心检测技术

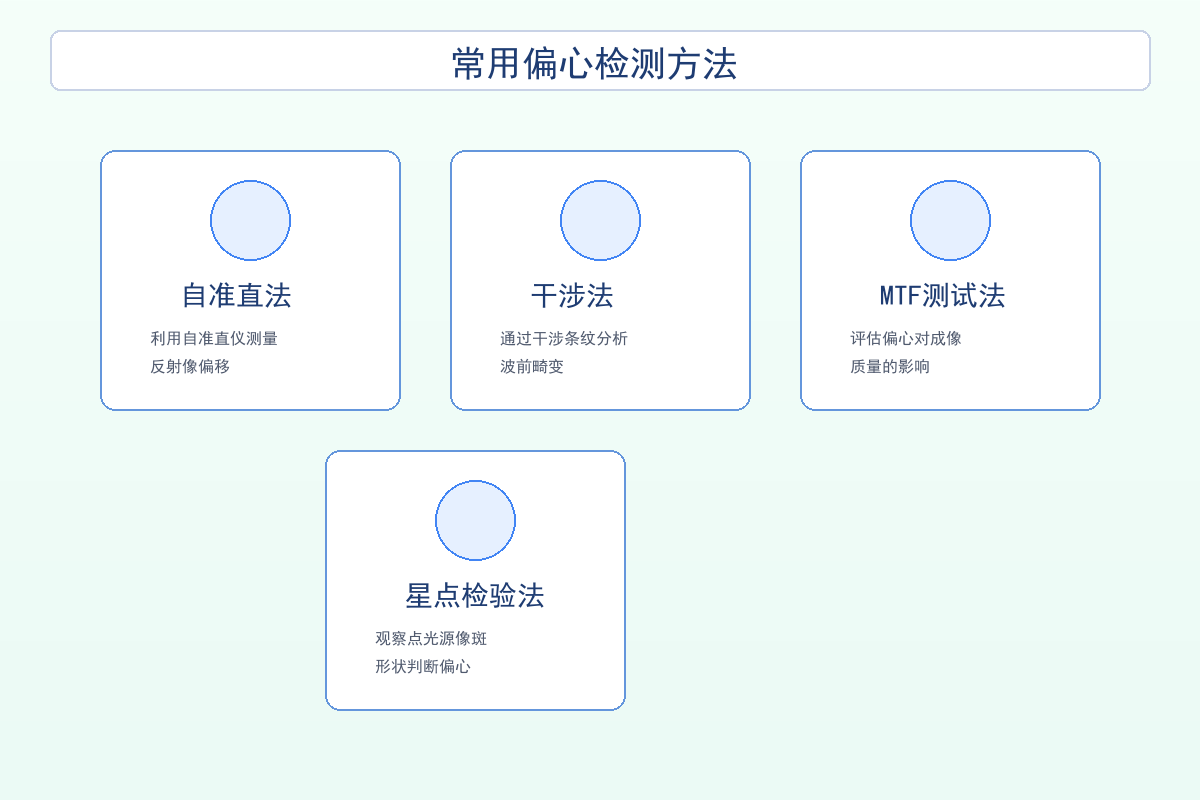

准确检测偏心量是控制偏心的基础。常用的偏心检测方法包括：

自准直法：利用自准直仪测量反射像的偏移，精度可达秒级。

干涉法：通过干涉条纹分析偏心引起的波前畸变。

MTF测试法：通过调制传递函数评估偏心对成像质量的影响。

星点检验法：观察点光源的像斑形状判断偏心情况。

六、我们的解决方案

作为专业的光学服务商，我们提供全方位的偏心控制解决方案：

结语

偏心控制是精密光学系统设计与制造中的核心环节。通过深入理解偏心的机理、影响和控制方法，我们可以显著提升光学系统的性能和可靠性。如果您在制造过程中遇到偏心相关的问题，欢迎联系我们，我们将为您提供专业的解决方案。
