一颗小小的CLens，为什么能决定光通信的传输效率？

在光通信行业，每个人都知道激光器（Laser）、光纤（Fiber）、光模块（Optical Module）这些核心器件的重要性，但很多人却忽略了一个尺寸只有几毫米，却几乎出现在所有高速光模块中的关键光学元件——CLens（Collimating Lens，准直透镜）。

随着800G、1.6T光模块的快速普及，耦合效率、封装精度、良率越来越成为行业竞争的关键。而CLens，正是影响这些性能的重要组成部分。

今天，我们就聊聊CLens到底是什么，它为什么如此重要，以及一颗优秀的CLens需要满足哪些技术指标。

* * *

什么是CLens？

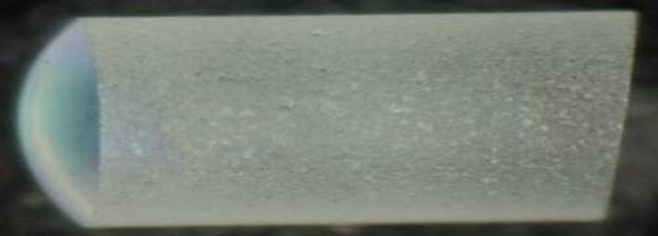

CLens，全称Collimating Lens（准直透镜）。

顾名思义，它最大的作用就是把发散的光变成平行光，或者把平行光重新聚焦到一点。

我们知道，无论是VCSEL、DFB激光器还是EML激光器，当光从芯片发射出来时，并不是一束笔直向前传播的光，而是会不断向四周扩散。

如果直接进入光纤，由于光纤纤芯只有几十微米甚至更小，大部分光都会"跑偏"，造成巨大的耦合损耗。

因此，需要在激光器前面放置一颗CLens。它能够：

• 将激光发出的发散光转换为近似平行光；
• 降低光束发散角；
• 提高后续光学系统的传输效率；
• 使光能够高效进入光纤或其它光学器件。

简单来说：

没有CLens，光可能只能进入光纤30%；有了高品质CLens，耦合效率可以提升到90%以上。

因此，CLens虽然体积很小，却直接影响整个光通信链路的损耗。

* * *

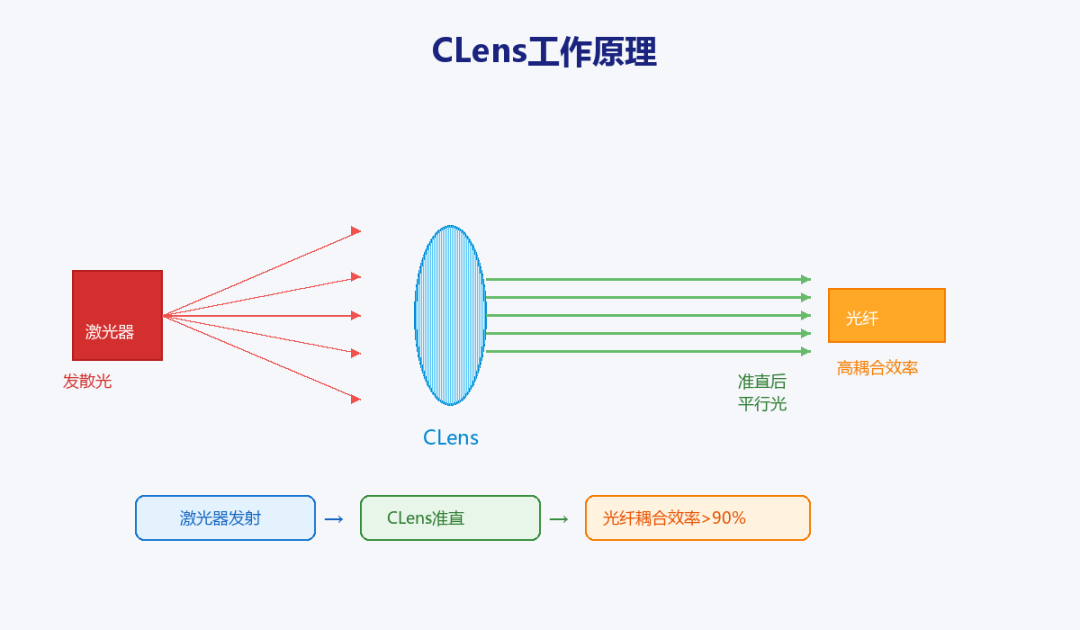

CLens的工作原理

可以把CLens理解成一个"光束整理器"。

激光器发出的光类似手电筒，没有经过处理时会越来越散。CLens利用球面或非球面的折射作用，把这些发散光重新调整传播方向，使光线趋于平行。

激光器 → 发散光 → CLens准直 → 平行光 → 光纤耦合

反过来，当光从光纤出来时，CLens同样可以把平行光重新聚焦到光探测器（PD）上。

因此，CLens实际上是一座连接芯片与光纤之间的重要桥梁。

* * *

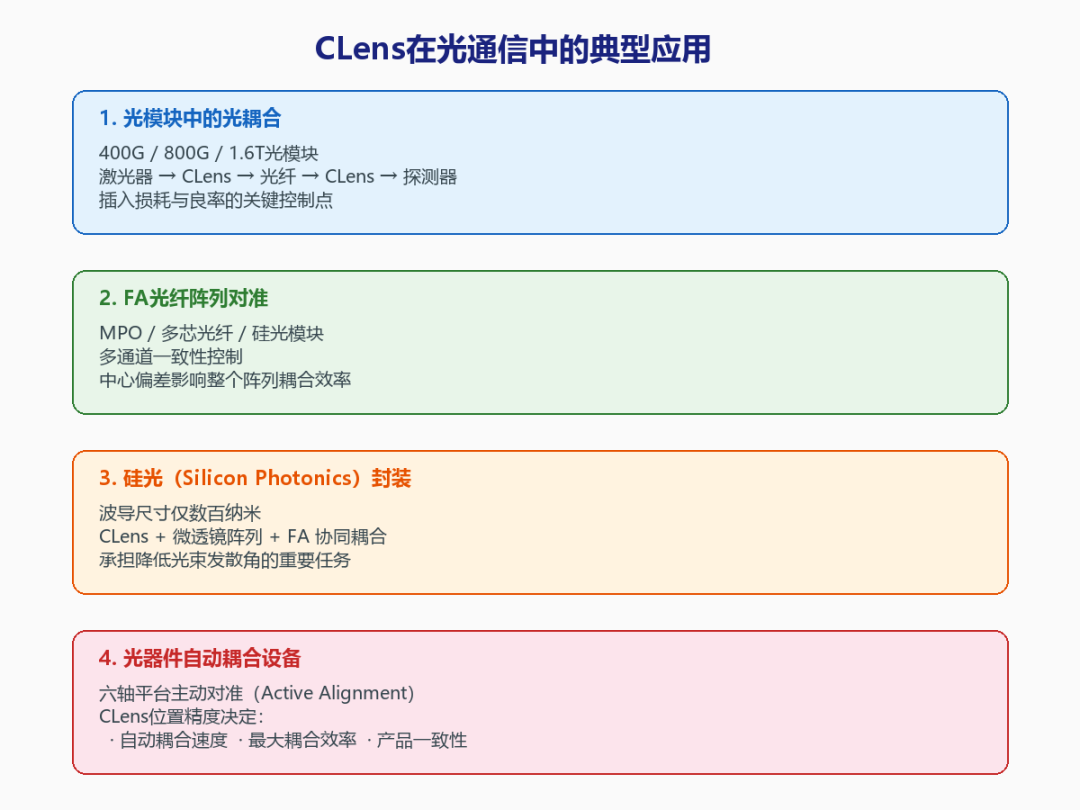

CLens在光通信中的典型应用

随着高速光通信的发展，CLens已经成为各种光器件中的标准配置。

1、光模块中的光耦合

这是CLens最常见的应用。无论是400G、800G还是未来的1.6T光模块，都需要完成：

• 激光器 → CLens
• CLens → 光纤
• 光纤 → CLens
• CLens → 探测器

每一次光转换，都需要CLens参与。如果CLens精度不足，就会导致：

• 插入损耗增加；
• 光功率下降；
• 模块一致性变差；
• 良率降低。

因此，很多高速模块厂家都会对CLens进行严格筛选。

2、FA（Fiber Array）光纤阵列对准

在MPO、多芯光纤、硅光模块中，经常会使用Fiber Array（FA）。由于多个通道需要同时耦合，每一路光的位置误差都非常小。

CLens不仅负责准直光束，还决定：

• 每一路光的位置；
• 光束一致性；
• 多通道均匀性。

一旦CLens存在中心偏差，就可能导致整个阵列耦合效率下降。

3、硅光（Silicon Photonics）封装

近年来，硅光技术快速发展。由于硅光芯片波导尺寸通常只有几百纳米，耦合难度远高于传统光模块。

因此，大量硅光封装都会采用CLens、微透镜阵列（MLA）、Fiber Array共同完成高精度光耦合。CLens在其中承担了降低光束发散角的重要任务。

4、光器件自动耦合设备

现代光模块生产线几乎都采用主动对准（Active Alignment）。设备通过六轴平台不断调整位置，寻找最大光功率。

CLens的位置精度直接决定：

• 自动耦合速度；
• 最大耦合效率；
• 产品一致性。

因此，高精度CLens能够明显提升自动化生产效率。

* * *

一颗优秀CLens，需要满足哪些质量要求？

CLens虽然尺寸不大，但制造难度非常高。真正决定其性能的，并不是外观，而是内部光学质量和加工精度。

下面这些指标，几乎是行业内重点关注的参数。

1、折射率均匀性（Refractive Index Uniformity）

折射率决定光线折射角度。如果同一颗镜片内部折射率不一致，就会出现：

• 波前畸变；
• 光束偏移；
• 聚焦点漂移；
• 耦合效率下降。

高速光通信通常要求材料具有极高的折射率均匀性，以保证每束光的传播一致性。

2、表面光洁度（Surface Quality）

镜片表面的微小划痕、麻点或污染都会引起光散射。通常采用Scratch/Dig标准进行评价，例如：

• 60/40
• 40/20
• 20/10

等级越高，散射越小。对于高速通信器件，通常要求更高等级的表面质量，以降低插入损耗并提高长期可靠性。

3、中心偏差（Centering Error）

中心偏差是评价CLens最重要的指标之一。它表示：镜片几何中心与光学中心之间的偏离。

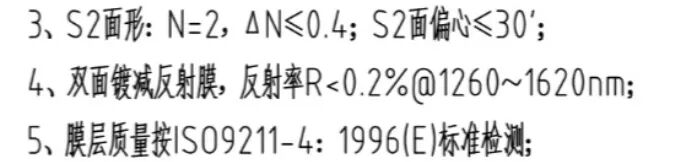

某Clens的偏心要求

如果偏差过大：

• 光束方向发生偏移；
• 光纤耦合效率下降；
• 多通道一致性变差。

对于高速光模块，中心偏差往往需要控制在几微米甚至更高精度范围内，这也是光学冷加工和检测中的关键控制项目。

4、焦距精度（Focal Length Accuracy）

CLens必须具有准确的焦距。如果焦距发生偏差：

• 光束无法真正准直；
• 焦点位置偏离；
• 光功率下降。

因此，生产过程中需要对有效焦距（EFL）进行严格检测和控制。

5、面形精度（Surface Figure）

镜片面形误差会影响波前质量。面形越接近设计值：

• 光束越接近平行；
• 光斑越圆；
• 发散角越小；
• 耦合效率越高。

现代高速通信产品通常采用高精度抛光和精密检测设备，对面形进行严格控制。

6、镀膜性能（Optical Coating）

CLens一般都会镀增透膜（AR Coating）。优质镀膜可以：

• 降低反射率；
• 提高透过率；
• 减少回光；
• 提升系统稳定性。

针对1310 nm、1550 nm等通信波长，通常会设计专用的宽带或窄带增透膜，以获得更低的插入损耗和更好的环境稳定性。

* * *

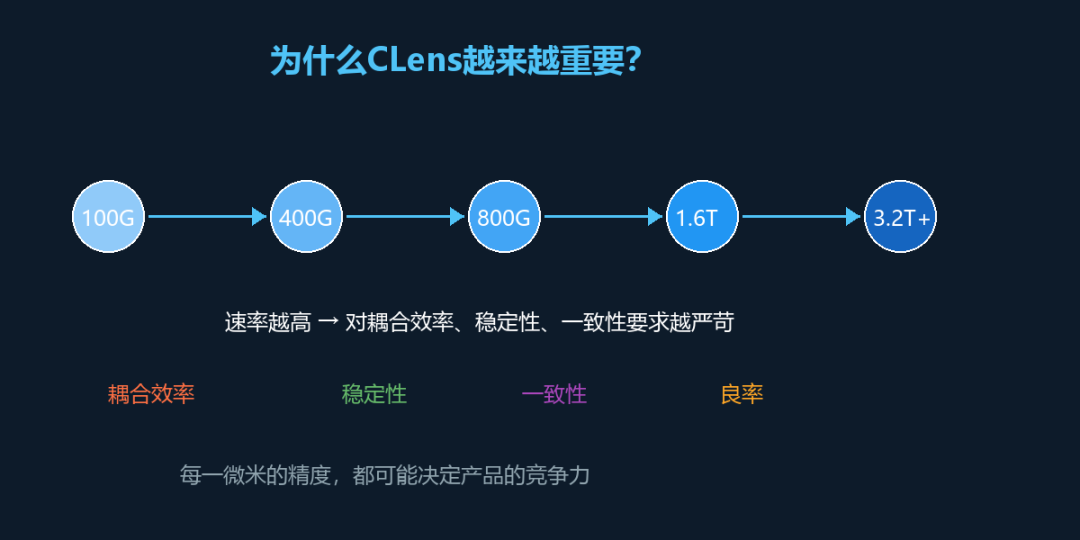

为什么CLens越来越重要？

随着AI、大数据和云计算的发展，数据中心对带宽的需求持续增长。光模块正不断向400G、800G、1.6T及更高速率快速演进。

传输速率越高，对光耦合效率、稳定性和一致性的要求也越严苛。

在这样的背景下，CLens已经不仅仅是一颗普通透镜，而是影响整个光链路性能的重要核心元件。

对于制造企业而言，除了设计能力，更需要在材料选择、精密加工、镀膜工艺以及光学检测等环节建立完整的质量控制体系。只有确保每一颗CLens都具备稳定一致的光学性能，才能满足高速光通信对低损耗、高可靠性的要求。

* * *

写在最后

光通信的发展，离不开每一个关键器件的持续进步。CLens虽然不起眼，却承担着将光能高效传递的重任。从激光器到光纤，从硅光芯片到高速光模块，它始终是连接光路的重要桥梁。

未来，随着高速互连和硅光封装技术不断升级，CLens的加工精度、检测能力和一致性要求还将进一步提高。对于光学制造企业来说，这既是挑战，也是新的发展机遇。

当行业不断追求更高速率、更低损耗时，每一微米的加工精度、每一纳米的面形控制，都可能成为决定产品竞争力的关键。
