“远摄”与“反远摄”：镜头中的两种空间布局

彻底搞懂“远摄”与“反远摄”：镜头设计中的空间布局

在光学镜头设计中，光焦度（Focal Power）的正负组合决定了镜头的基本架构与应用方向。如何在一个有限的机身内塞进超长的焦距？又如何在极短的焦距下，给单反相机的反光板或特定传感器留出足够的安全空间？

这两种需求，分别催生了光学设计中极具代表性的两种基础结构：远摄结构（Telephoto）与反远摄结构（Reverse Telephoto / Retrofocus）。

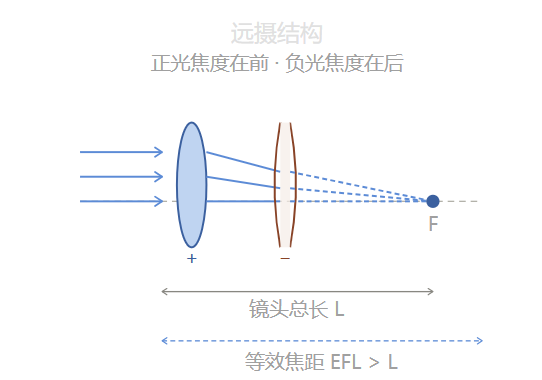

一、 远摄结构：前正后负

1. 结构与光学原理

• 组合方式：前组为正光焦度（凸透镜组），后组为负光焦度（凹透镜组）。

• 工作原理：前组的正透镜强烈汇聚光线，在光线还没到达主焦点之前，后组的负透镜将其重新削弱并平行发散。这种设计将整个镜头系统的后主面（Principal Plane）推到了前组镜片的前方。

由于焦距（$f$）是后主面到焦点的距离，这种设计成功实现了镜头的物理长度明显小于其实际焦距。我们通常用“远摄比”（Telephoto Ratio）来衡量这种紧凑程度：

2. 核心应用场景

① 单反与无反系统的长焦/超长焦镜头

在摄影中，300mm、400mm 甚至 600mm 的超长焦镜头如果没有远摄结构，其物理长度至少要达到 40~60 厘米以上。采用远摄结构后，镜头的物理长度可以缩短 20%~30%，大幅减轻了镜头的重量，提升了手持拍摄的机动性。

② 智能手机的潜望式长焦

手机内部的空间极其紧凑。为了在厚度不到 10mm 的手机机身内实现等效 120mm 以上的长焦距，手机厂商普遍采用潜望式设计，并在内部搭配高度紧凑的远摄结构，利用后组负光焦度镜片压缩模组轴向尺寸。

③ 车载远视距摄像头

用于高级辅助驾驶系统（ADAS）的前视前向摄像头，需要识别 150 米外的行人和交通标志。这类镜头视角窄、焦距长，同样需要通过远摄结构将镜头体积控制在挡风玻璃上方的有限空间内。

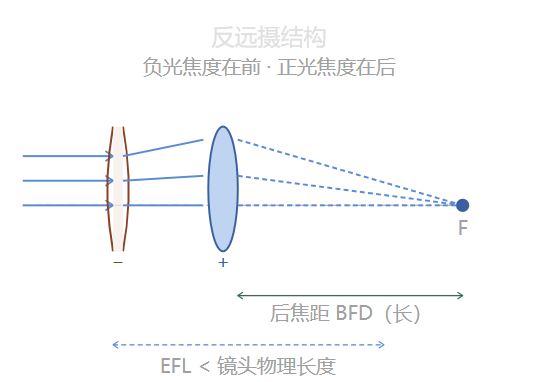

二、 反远摄结构：前负后正

1. 结构与光学原理

• 组合方式：前组为负光焦度（凹透镜组），后组为正光焦度（凸透镜组）。

• 工作原理：与远摄结构完全相反。前组的负透镜先将入射的宽角度光线发散，降低轴外光线的入射角，随后由后组的正透镜进行强力汇聚。这种设计将系统的后主面拉到了后组镜片的后方。

这带来的核心优势是：超长的后工作距离（Back Focal Length, BFL），即镜头的最后一枚镜片到成像面的距离，明显大于镜头自身的实际焦距：

2. 核心应用场景

① 单反相机的广角与超广角镜头

在单反相机上，反光板在曝光前需要向上翻转。如果一个广角镜头的焦距是 20mm，若采用传统的对称式结构，意味着最后一枚镜片距离传感器也只有 20mm 左右，这会直接卡住反光板。反远摄结构（在摄影界常被称为 Retrofocus 逆焦结构）能在一枚 18mm 焦距的镜头上，创造出超过 30mm 的后工作距离，为反光板留出机械空间。

② 智能手机的主摄与超广角镜头

虽然手机没有反光板的限制，但反远摄结构在手机镜头中依然是主流，主要为了解决两个问题：

• 大视场角（FOV）接收：前组负透镜充当“漏斗”，把超过 80° 甚至 120° 的超大视角光线收集进来。

• 降低边缘入射角（CRA）：通过前负后正的配合，可以有效压低边缘光线到达传感器（CMOS）的入射角，避免传感器因边缘光线倾斜角度过大而出现严重的暗角或偏色（视场边缘相对照度降低）。

③ 车载环视与全景鱼眼镜头

车载 360° 环视镜头通常需要 180° 甚至 200° 的超大外场视角。这类镜头的前组通常使用 1~2 枚巨大的凸面形负玻璃透镜，用于捕捉极宽维度的光线，再由后组的高精密正透镜群进行汇聚和畸变校正。

三、 核心对比表

结语

远摄结构与反远摄结构，本质上是光学设计中为了平衡“物理空间”与“光学焦距”而推演出的两种经典构型。远摄结构利用“前正后负”缩短了长焦镜头的物理尺寸，而反远摄结构则利用“前负后正”为广角镜头拓展了后方的工作距离。这两种结构相辅相成，构成了现代影像镜头设计的重要基石。
