微米级误差，毫厘间的生死线——医疗内窥镜棒镜的偏心管控
内窥镜的偏心管控
一家国产医疗内窥镜企业，在量产关口栽了跟头。
产品到了交付前最后一关——整机成像验收，图像边缘发雾，解析度不达标，客户拒收。
逐级排查，最后问题指向了一枚直径只有1mm的细长玻璃——棒镜。
偏心5um，超标。
这是一个比头发丝细几十倍的数字，却足以让整条生产线停摆。
你可能不了解棒镜，但你大概率用过它
做过胃镜、肠镜，或者微创手术的人，你看到的画面里清晰的腔体影像背后，有一列排布精密的玻璃柱——这就是棒镜（Rod Lens）的典型应用场景。

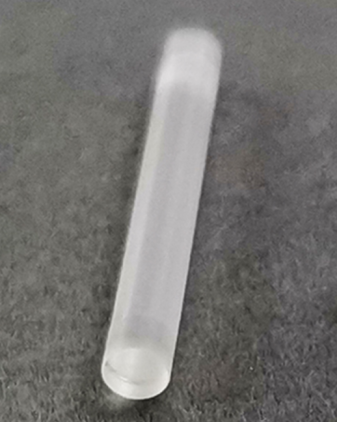

棒镜实物图
一台标准硬管内窥镜里，棒镜组可能多达十几片，首尾相接，将物镜端的画面一段段传递到目镜端。

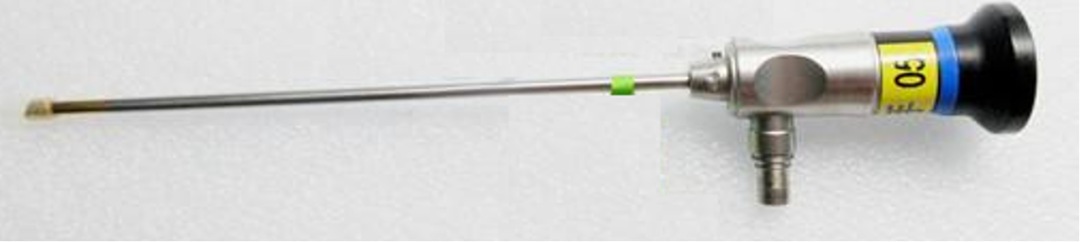

带视向角的内窥镜示意图
每一枚棒镜的光轴必须高度一致，任何一枚偏心，误差就会沿着光路向后累积、逐级放大。

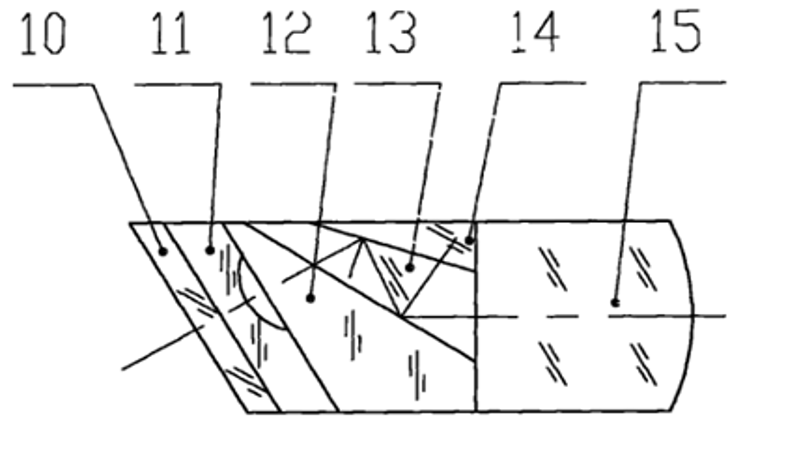

内窥镜典型光路
这就是为什么，棒镜偏心超标不是"偶尔出现的小毛病"，而是直接决定产品能不能出厂的硬指标。
偏心是怎么产生的？

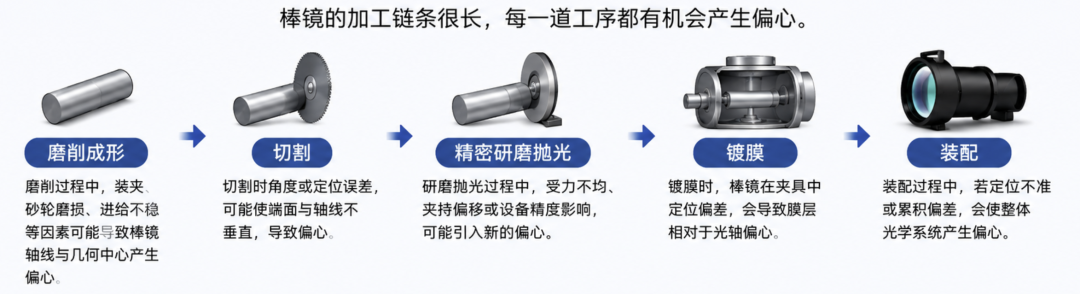

棒镜的加工链条很长：磨削成形→切割→精密研磨抛光→镀膜→装配。
每一道工序，都有机会产生偏心。
冷加工阶段：研磨、抛光时，夹持不对中，端面与柱面不垂直；
装配阶段：多枚棒镜叠装，逐级累积；
长径比问题：棒镜越长，旋转检测时越难稳定支撑，自身弯曲形变也会混入测量结果。
当棒镜偏心超出设计公差时，往往会带来：
成像分辨率下降；
图像边缘模糊；
光轴偏移；
系统MTF下降；
多组棒镜装配后误差累积。
对于高端医疗内窥镜而言，即使是微米级的偏心误差，也可能导致最终产品无法满足客户验收要求。
因此，如何快速、准确地检测棒镜偏心，成为客户量产过程中必须解决的问题。
问题不难理解，难的是如何在批量生产中，快速、准确、可重复地把它量化出来。
客户需求：实现大批量棒镜偏心检测
近期，拓晟光学接到一家内窥镜行业客户的需求。
客户主要从事高端内窥镜产品研发与生产，每天都需要检测大量棒镜产品。被检测的棒镜口径约为1mm，长度从10-30mm不等。
在项目沟通过程中，客户提出了几个核心诉求：
检测效率要高
每天需要完成数百支甚至上千支棒镜检测。
数据重复性要好
不同操作人员测量结果必须保持一致。
适配多规格产品
棒镜长度、直径存在多种规格，需要快速切换检测。
经过对客户产品结构和生产流程的深入分析，拓晟光学技术团队为客户量身定制了一套棒镜偏心检测方案。
定制化设计，让设备真正适用于生产现场
与实验室检测不同，生产现场更关注效率与稳定性。

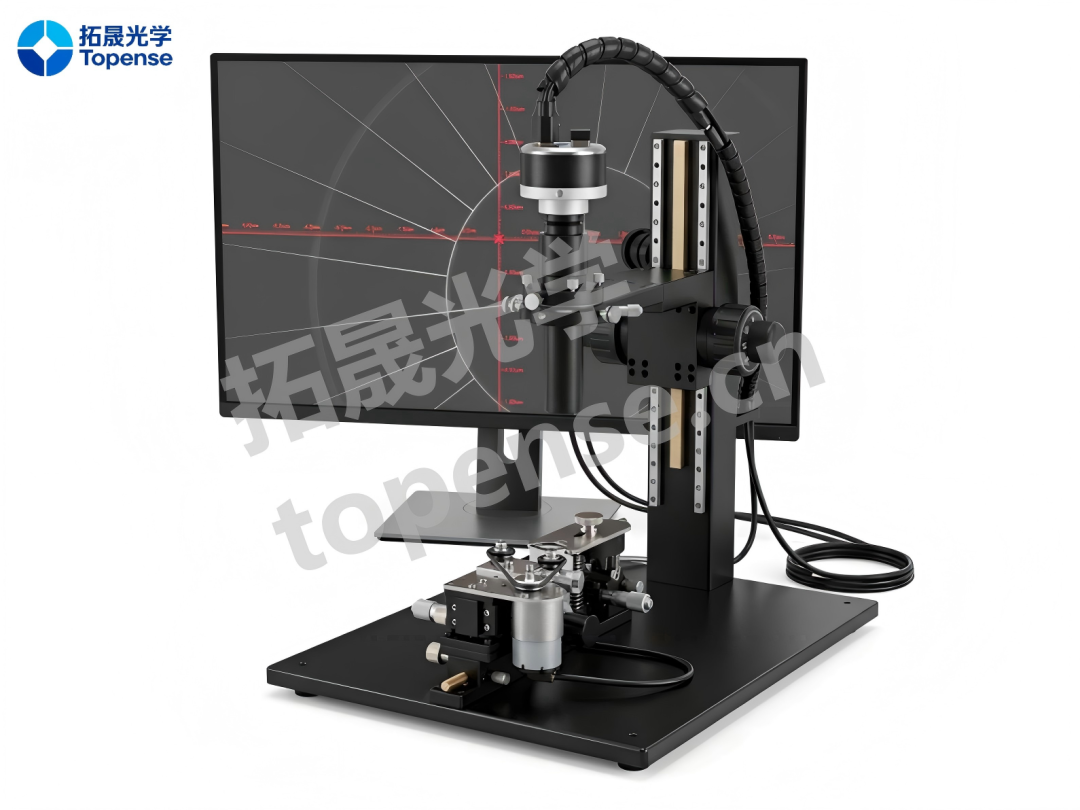

针对客户棒镜产品特点，拓晟光学对偏心检测系统进行了专项优化。将原有立式结构的反射式偏心仪定制改造为卧式结构，改变棒镜检测时的受力方向，让待测产品放置更加稳定。
专用夹持结构设计，棒镜通常具有细长结构特征。普通夹具容易产生装夹误差，影响检测结果。针对客户产品尺寸范围，拓晟光学开发了专用夹持工装，用长V型槽代替硬性装夹机构，避免测试过程中棒镜的局部受力，方便客户进行产品旋转，尤其适合小口径产品的批量测试。

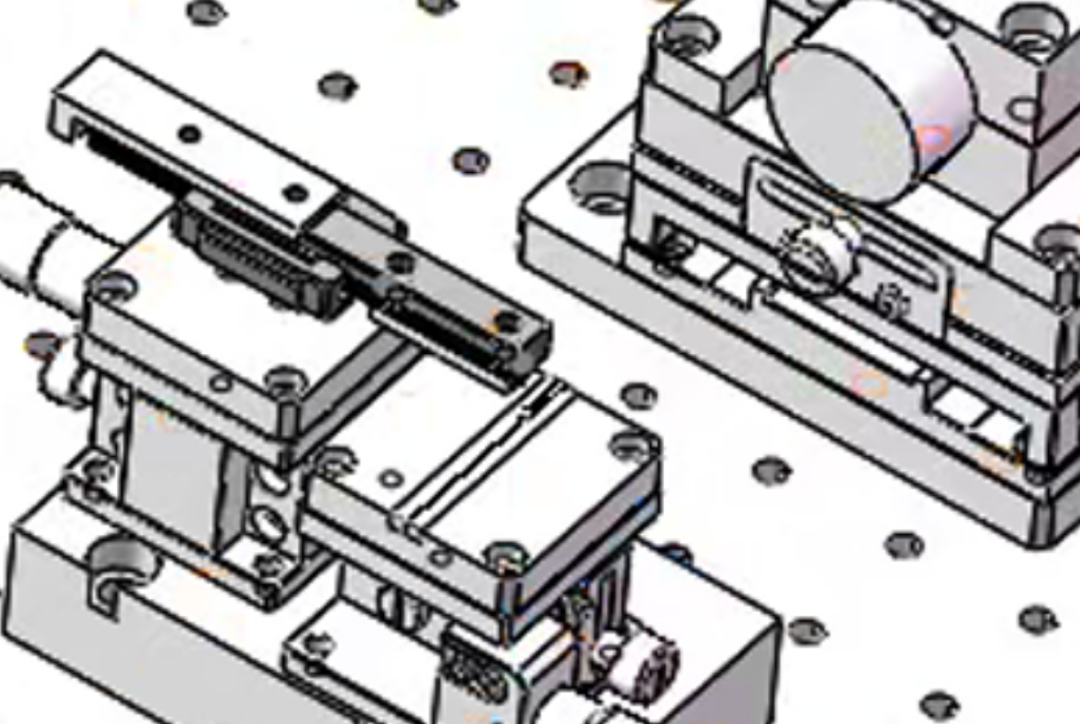

改造后结构：卧式装夹
客户端导入设备后，开始对核心棒镜产品进行100%全检，有效提升了直通率，同时通过对来料的管控也提升了供应链的产品质量。

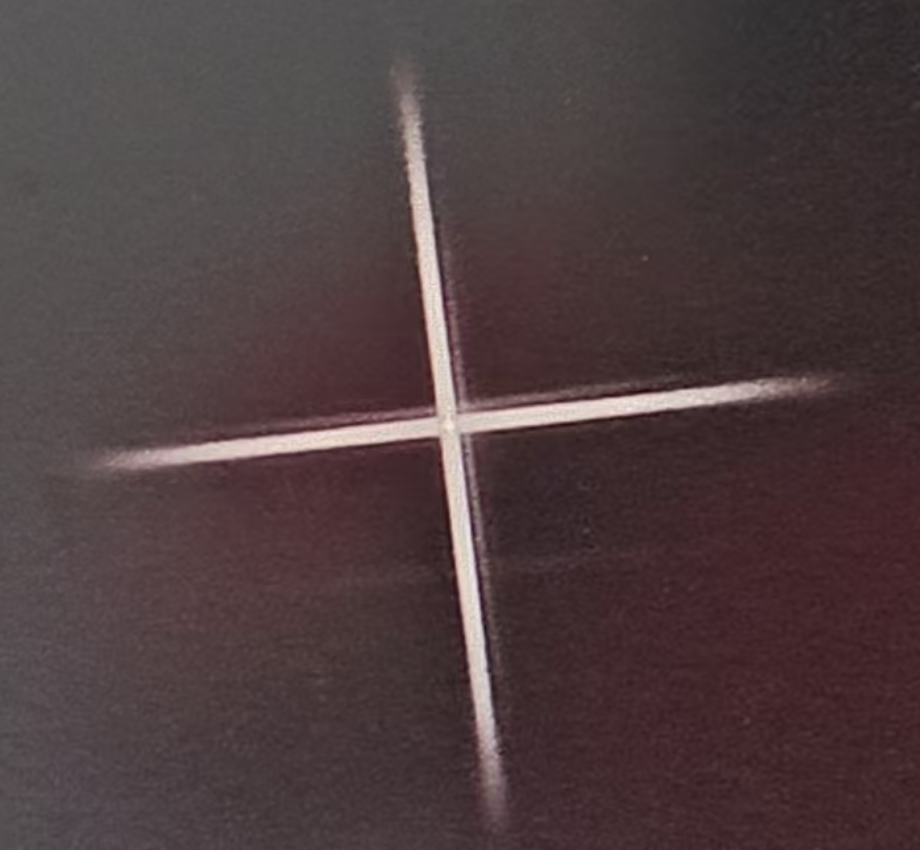

棒镜偏心实测画面
目前，越来越多的内窥镜企业开始将棒镜偏心检测纳入关键质量控制项目。
更重要的是，客户积累的测试数据可以建立完整的棒镜偏心数据库，为后续工艺优化提供了可靠的数据基础。
目前，拓晟光学偏心检测方案已广泛应用于：
光学玻璃镜片加工
棒镜检测
胶合镜组定心
摄像头镜头组装
医疗内窥镜制造
工业内窥镜制造
精密光学元件检测
针对不同产品结构，我们均可提供定制化夹具及检测方案。
结语
随着光学产品向高精度、高一致性方向发展，传统经验式检测正在逐步被数字化、自动化检测所替代。
对于内窥镜行业而言，棒镜偏心控制不仅关乎单个元件的质量，更决定着整机的成像性能和产品竞争力。
未来，拓晟光学将持续深耕光学检测领域，以更专业的检测技术、更贴近生产现场的解决方案，助力客户实现从质量检测到质量管理的全面升级。
如果您正在面临棒镜、镜片或镜组偏心检测难题，欢迎与拓晟光学团队交流，我们将根据您的产品特点提供专业的检测方案。
