一张图看懂镜片胶合工艺的常见不良
镜片胶合工艺不良汇总

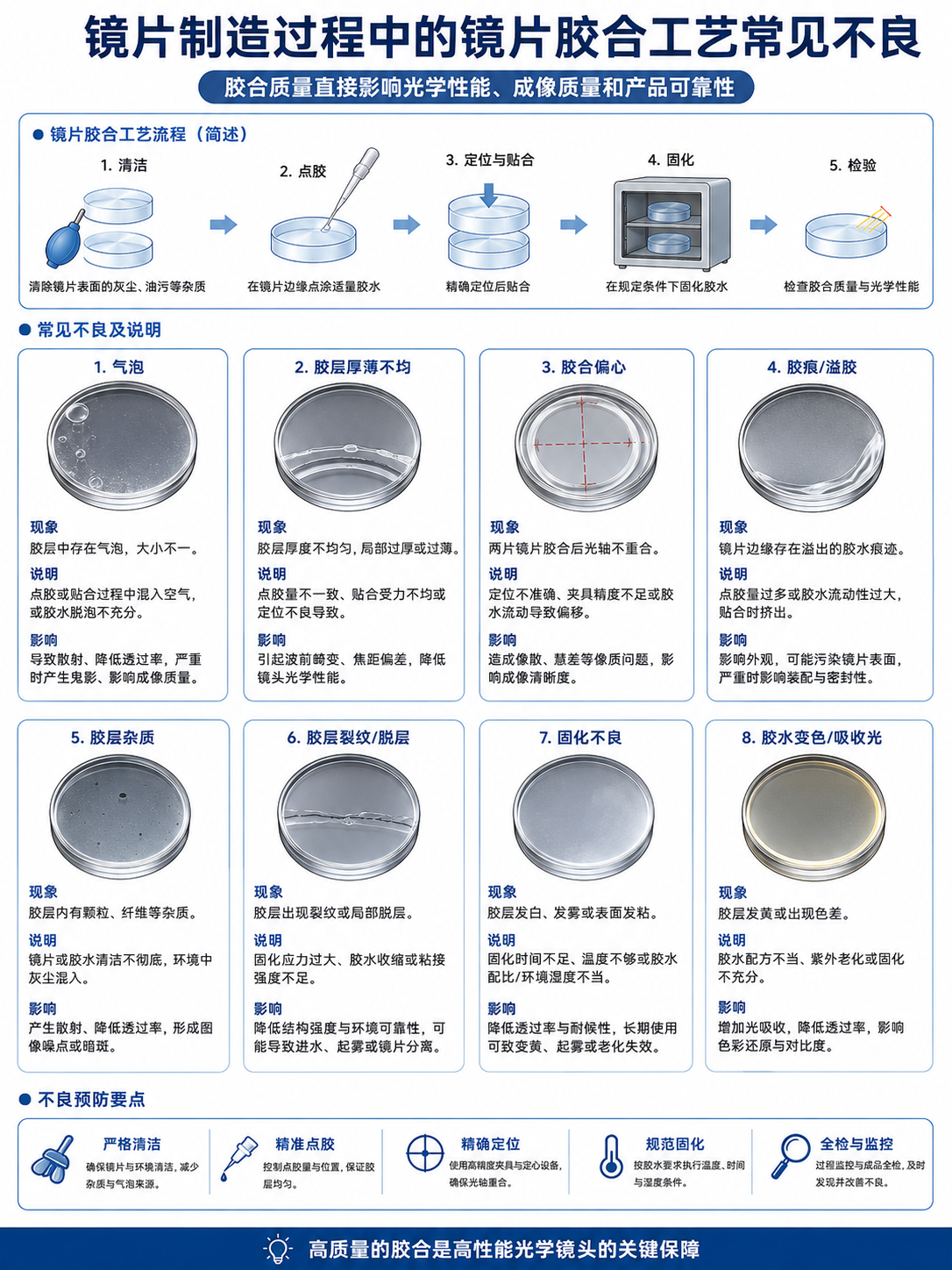

一张图看懂：镜片胶合工艺为什么总出问题？
在光学镜片制造过程中，很多人会把注意力放在：
镜片材料
面型精度
镀膜工艺
加工设备
但真正影响成像一致性与良率稳定性的，还有一道经常被低估的工序——镜片胶合。
尤其是在双胶合镜片、消色差镜组、棱镜组件以及高精度成像系统中，胶合质量往往直接决定：
✅ 光轴是否一致
✅ 成像是否清晰
✅ 产品能否长期稳定工作
✅ 客户最终是否认可产品品质
今天，我们结合上面这张图，系统聊聊：
镜片胶合工艺中最常见的8类不良
一、什么是镜片胶合？
简单来说，就是通过光学胶将两片或多片镜片精密贴合在一起。
标准流程通常包括：
1. 清洁
去除镜片表面的灰尘、油污、指纹等杂质。
2. 点胶
在镜片边缘或中心区域定量点胶。
3. 定位与贴合
调整镜片位置，实现光轴重合。
4. 固化
通过UV或热固化方式使胶水稳定。
5. 检验
检测透过率、偏心、外观、成像质量等指标。
看起来流程不复杂，但真正难的是：
“如何让胶层在微米级精度下稳定一致。”
因为一旦胶层出现问题，最终影响的不是外观，而是整个光学系统。
二、镜片胶合中最常见的8类不良
1. 气泡
这是胶合工艺里最常见的不良之一。
形成原因：
点胶时混入空气
胶水脱泡不充分
贴合速度不合理
环境洁净度不足
会带来什么影响？
气泡会导致：
光散射增加
透过率下降
成像发雾
对比度降低
严重时甚至会直接影响MTF表现。
很多客户反馈“画面不通透”，最后根因其实就是胶层内部存在微气泡。
2. 胶层厚薄不均
这是很多工厂容易忽略的问题。
本质原因：
点胶量不稳定
贴合压力不均
镜片定位不稳定
胶水流动控制不好
影响：
胶层不均匀会导致：
波前误差
焦距偏差
像差增加
成像边缘异常
尤其在高像素镜头中，这类问题会被明显放大。
3. 胶合偏心
这是光学胶合中最核心的问题之一。
简单理解：
两片镜片的光轴没有真正重合。
常见原因：
定位精度不足
工装精度不够
胶水流动导致镜片漂移
固化过程中发生偏移
最终后果：
成像偏心
像散
慧差
清晰度下降
很多镜头“中心清晰、边缘模糊”，本质上就是胶合偏心。
这也是为什么高端光学系统通常都会采用：
反射式偏心定心
动态同轴监测
精密微调平台
来保证胶合精度。
4. 溢胶 / 胶痕
很多时候，外观问题背后其实也是工艺问题。
原因：
点胶过量
胶水粘度不合适
贴合挤压过大
风险：
除了影响外观，还可能：
污染有效光学区域
降低透过率
影响后续装配
降低密封可靠性
5. 胶层杂质
这是洁净管理不到位的典型表现。
杂质来源：
环境灰尘
擦拭纤维
镜片残留颗粒
胶水污染
对成像的影响：
杂质会形成：
黑点
散射
光斑异常
尤其在车载、AR、医疗等高可靠场景中，这类问题通常无法接受。
6. 胶层裂纹 / 脱层
这种问题通常不会立刻出现。
但在：
高低温循环
湿热环境
长时间使用
之后，会逐渐暴露。
主要原因：
固化应力过大
胶水收缩
材料热膨胀不匹配
胶层设计不合理
后果：
严重时会导致：
镜片分离
结构失效
整个镜头报废
7. 固化不良
很多人以为：
UV一照就结束了。
但实际上，固化过程直接影响胶层长期稳定性。
常见问题：
UV能量不足
固化时间不够
温度控制异常
胶水型号不匹配
结果：
会出现：
表面发粘
胶层发白
强度不足
老化加速
8. 胶水变色 / 吸收光
这是长期可靠性中的典型问题。
原因：
胶水耐UV性能差
长时间高温
材料老化
最终影响：
透过率下降
色偏
成像发黄
对比度下降
在高端成像系统里，胶水本身也是重要的光学材料。
三、为什么很多工厂胶合良率始终上不去？
因为胶合工艺不是简单“点胶”。
它本质上是：
一个微米级的光学装调过程
真正稳定的胶合，需要同时控制：
光轴一致性
胶层均匀性
胶水流动性
固化应力
环境洁净度
温湿度稳定性
尤其对于高端镜头：
手机摄像头
AR/VR光学
车载镜头
激光系统
医疗光学
胶合已经不是辅助工艺，而是核心工艺。
四、如何提升镜片胶合质量？
行业内成熟方案通常包括：
1. 精密定心系统
采用反射式偏心检测，实现动态同轴调整。
2. 高精度点胶控制
控制胶量一致性。
3. 洁净环境管理
降低颗粒与气泡风险。
4. 标准化固化流程
控制UV能量、时间与温度。
5. 全流程检测
包括：
偏心检测
外观检测
MTF检测
环境可靠性验证
结语
很多时候：
客户看到的是“成像不好”。
但真正的问题，可能早在镜片胶合那一刻就已经埋下。
在光学制造里：
胶合不是简单贴在一起，
而是让多个光学元件真正成为一个精密光学系统。
