MTF：判断镜头成像质量的黄金标准

MTF调制传递函数

镜头成像质量的黄金标准

—— 光学工程师与产品经理必读指南 ——

在选购相机、手机或任何光学设备时，你是否被各种参数搞得眼花缭乱？像素、光圈、焦距……但有一个指标能真正告诉你镜头的成像质量——那就是MTF（调制传递函数）。本文将用通俗易懂的方式，带你深入了解MTF的奥秘。

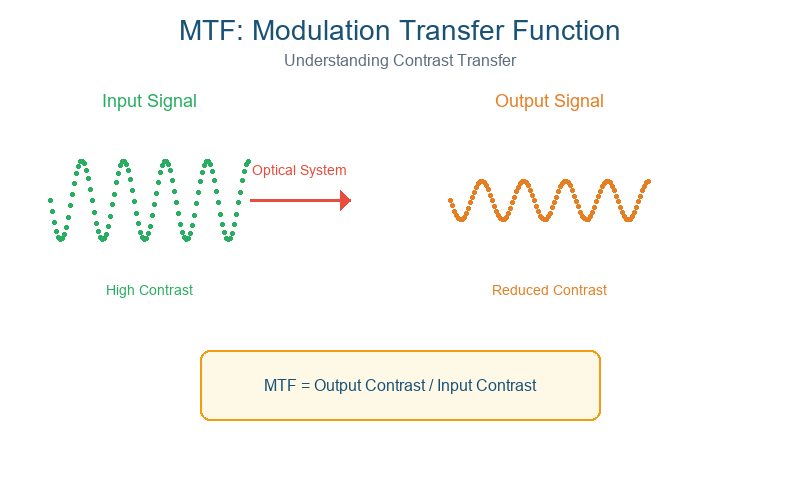

图1: MTF对比度传递原理

一、什么是MTF？

MTF（Modulation Transfer Function，调制传递函数）是评价光学系统成像质量的核心指标。简单来说，它衡量的是镜头'还原对比度'的能力。

想象一下，你正在拍摄一张黑白条纹的测试图。理想情况下，黑色应该完全是黑，白色应该完全是白，两者之间的对比度是100%。但经过镜头成像后，由于各种像差的存在，黑色可能变成了深灰色，白色变成了浅灰色，对比度下降了。MTF就是用来量化这种对比度损失的指标。

MTF的取值范围是0到1（或0%到100%）：

MTF = 1（100%）：完美成像，对比度完全保留

MTF = 0（0%）：完全无法分辨，图像一片模糊

二、MTF曲线：如何解读？

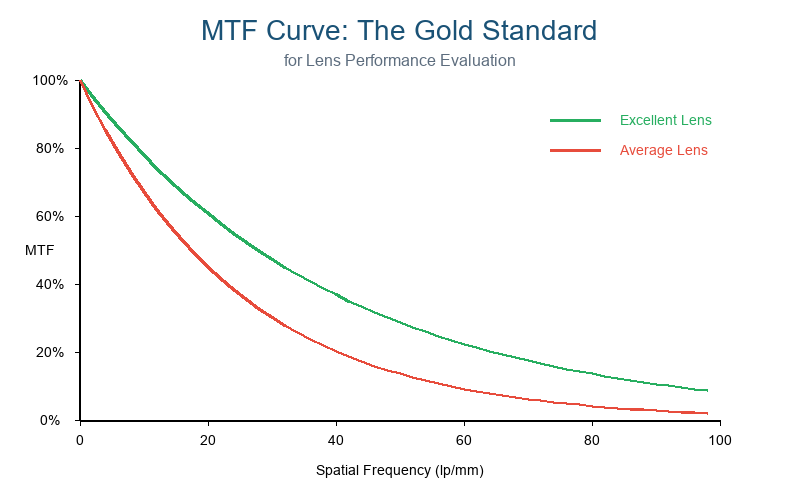

图2: MTF曲线对比（优秀镜头 vs 一般镜头）

MTF曲线是MTF值随空间频率变化的图形。要读懂它，你需要理解两个关键概念：

2.1 空间频率（Spatial Frequency）

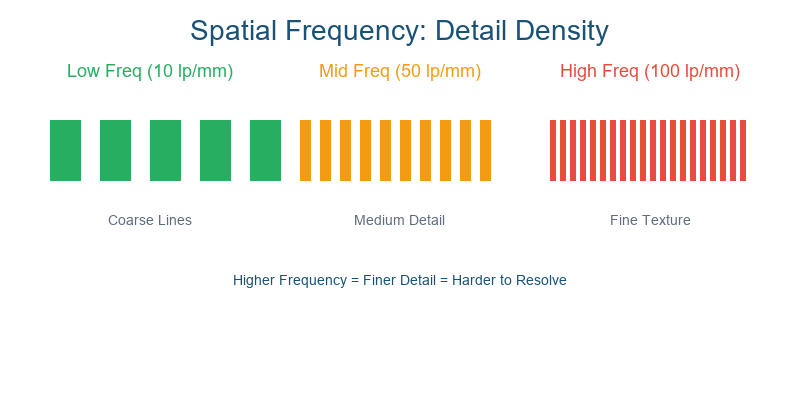

图3: 空间频率示意图（低频/中频/高频）

空间频率表示单位长度内黑白条纹的对数，单位是lp/mm（线对/毫米）。

低频（10-30 lp/mm）：对应图像的大轮廓和粗线条

中频（50-80 lp/mm）：对应图像的细节纹理

高频（100+ lp/mm）：对应图像的精细结构和边缘

2.2 MTF值的意义

在MTF曲线上，纵坐标表示MTF值（0-100%）。一般来说：

MTF > 80%：优秀，成像锐利清晰

MTF 50%-80%：良好，成像质量可接受

MTF < 50%：较差，图像开始明显模糊

三、MTF在实际产品中的应用

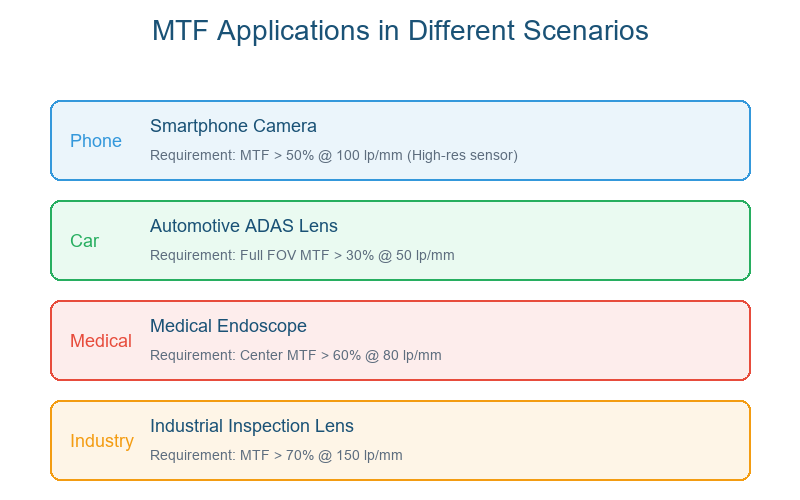

图4: 不同应用场景的MTF要求

不同应用场景对MTF的要求各不相同。作为光学工程师或产品经理，需要根据产品定位选择合适的MTF指标：

3.1 手机摄像头

现代手机摄像头像素越来越高（1亿像素以上），对MTF要求极为苛刻。通常要求在100 lp/mm处MTF > 50%，才能充分发挥高像素传感器的性能。

3.2 车载ADAS镜头

自动驾驶系统需要宽视场、高可靠性的成像。不仅要求中心视场MTF达标，边缘视场的MTF也不能过低（通常要求全视场MTF > 30% @ 50 lp/mm），以确保道路标识和障碍物在任何位置都能被准确识别。

3.3 医疗内窥镜

医疗诊断对图像清晰度要求极高，尤其是需要观察细微病变时。通常要求中心MTF > 60% @ 80 lp/mm，以确保医生能够做出准确诊断。

3.4 工业检测镜头

精密测量和缺陷检测需要极高的分辨率。工业镜头通常要求MTF > 70% @ 150 lp/mm甚至更高，以满足亚微米级测量精度的需求。

四、如何读懂MTF报告？

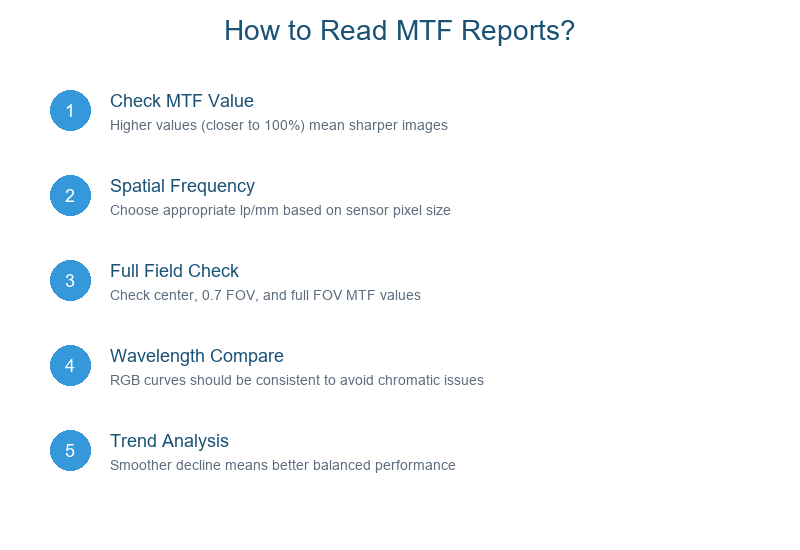

图5: MTF报告阅读指南（5步检查法）

作为产品经理或工程师，在评估镜头供应商提供的MTF报告时，建议关注以下5个要点：

查看MTF绝对值：数值越接近100%，成像越清晰锐利

关注空间频率：根据传感器像素尺寸选择合适的lp/mm进行评价

检查全视场性能：不仅看中心，还要看0.7视场和全视场的MTF

对比不同波长：RGB三色光的MTF曲线应尽可能一致，避免色散

注意衰减趋势：曲线下降越平缓，说明镜头在全频段表现越均衡

五、总结

MTF是评价光学系统成像质量最科学、最全面的指标。作为光学工程师，理解MTF有助于优化镜头设计；作为产品经理，掌握MTF知识能够更好地与供应商沟通，制定合理的产品规格。

记住，高MTF意味着：

更清晰的图像细节

更锐利的边缘过渡

更好的整体成像质量
